Realizace – Dešťovka

V areálu ZŠ Ratibořická v Horních Počernicích vzniknul i díky nám systém pro využití srážkových vod pro zálivku zeleně. K záměru jsme zpracovali projektovou dokumentaci v podrobnosti pro provedení stavby, vyřídili veškerá povolení stavby, připravili podklady pro výběr zhotovitele a vykonávali autorský dozor stavby.

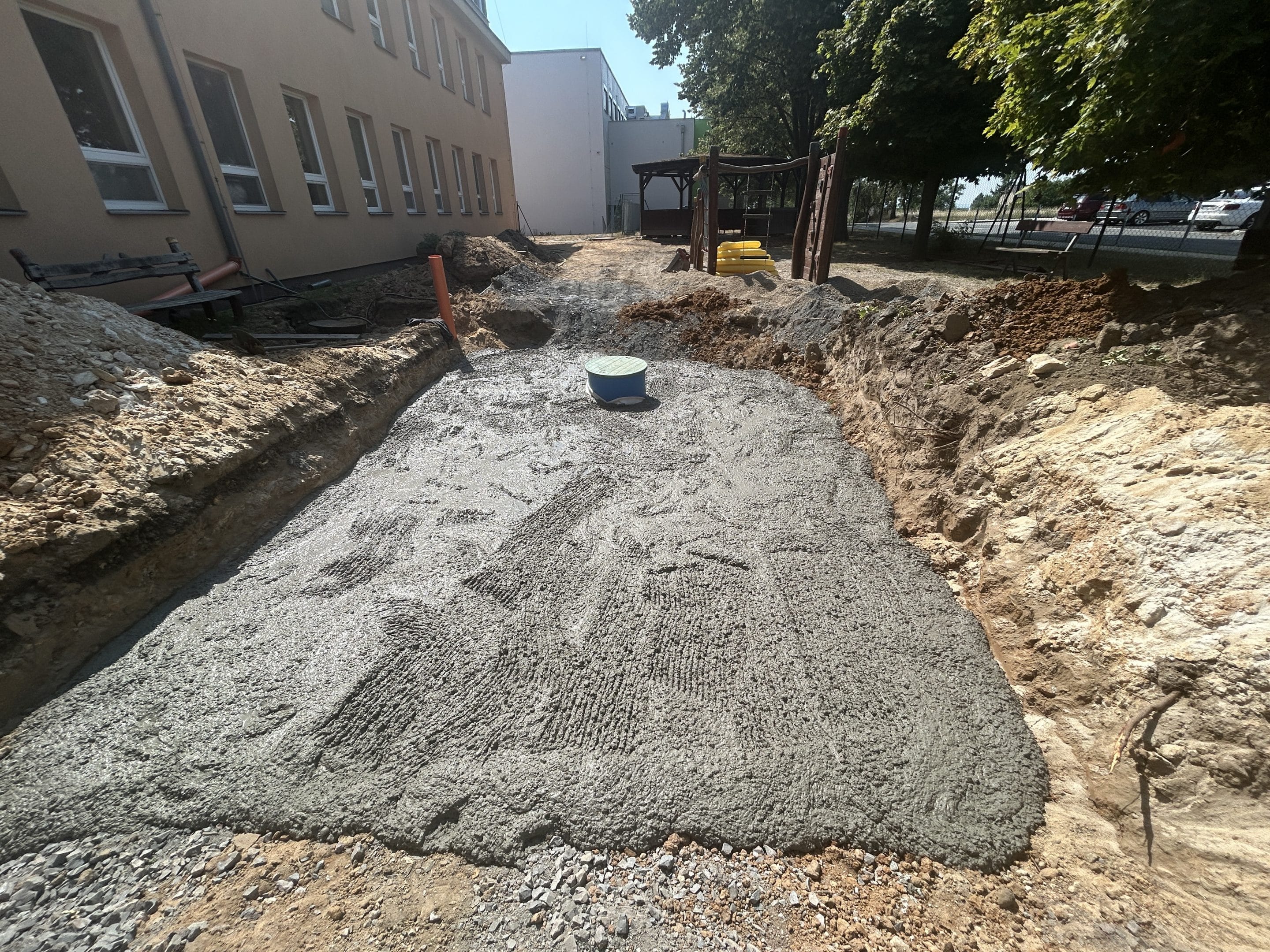

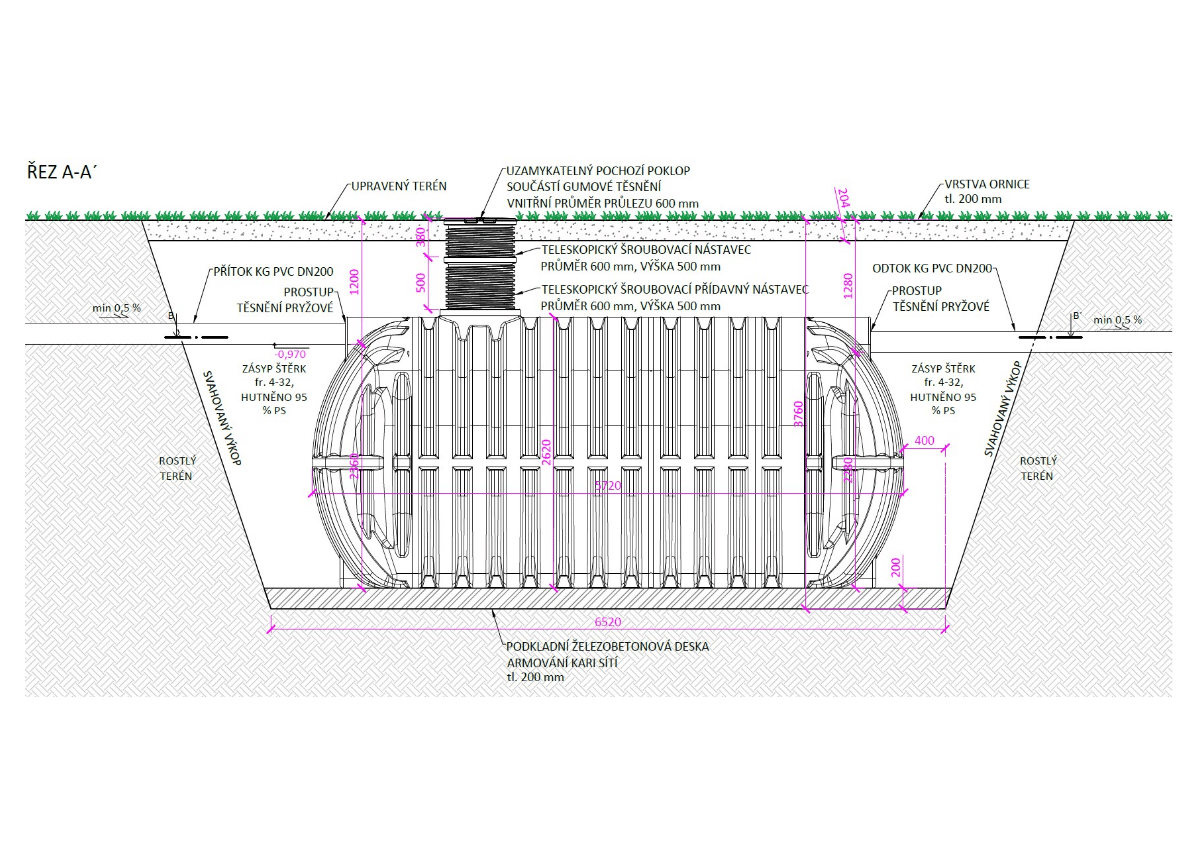

Je zde využito celkem 550 m2 střech, ze kterých je dešťová voda sváděnna gravitačně do nové podzemní plastové samonosné akumulační nádrže o objemu 20 000 litrů. Dešťová voda je využívána pro zálivku zeleně nejen v areálu školy, ale i na veřejných prostranstvích místní části Horní Počernice. Přebytečná dešťová voda bude, především v období vegetačního klidu, vypouštěna do stávající areálové dešťové kanalizace. S ohledem na možnost dopravního zatížení v této části zahrady je nádrž zabezpečena proti zatížení pojezdem, a to roznášecí železobetonovou deskou, která je umístěna nad nádrží.

Celý záměr je částečně financován dotací Ministerstva životního prostředí ČR z programu OPŽP.

Zpracovávali jsme projekt pro hospodaření s dešťovou vodou pro rodinný dům, který procházel kompletní rekonstrukcí.

Přání zákazníka bylo využívat dešťovou vodou pro zálivku zahrady, mytí auta, splachování všech toalet v domě a praní prádla.

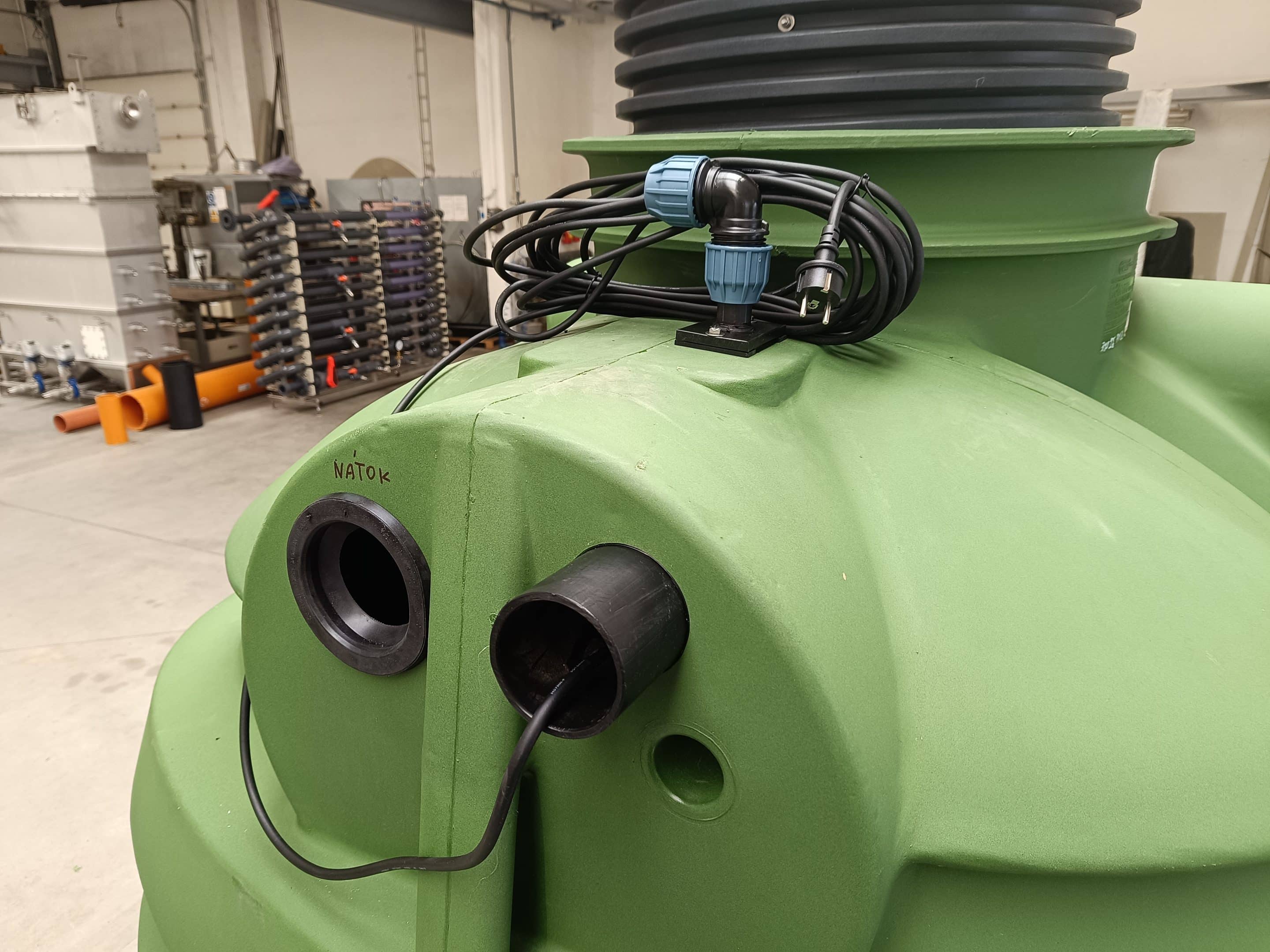

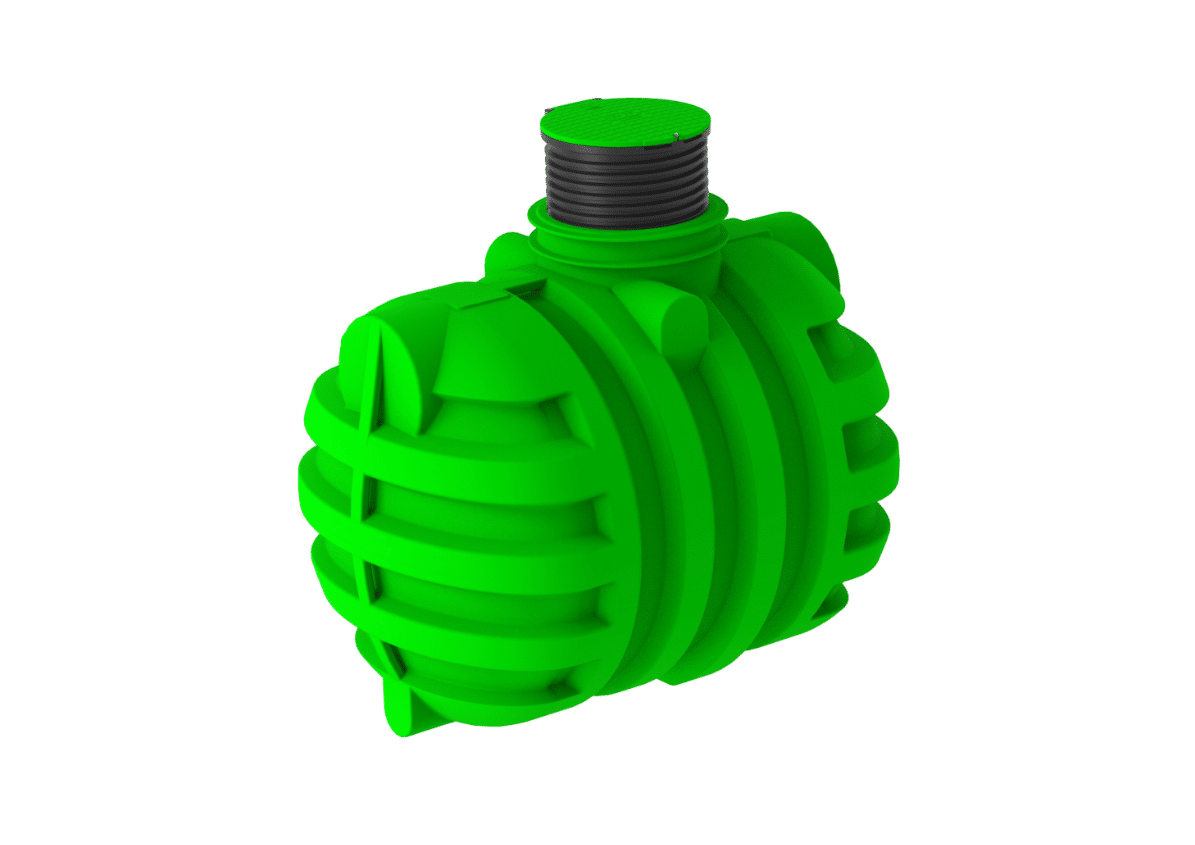

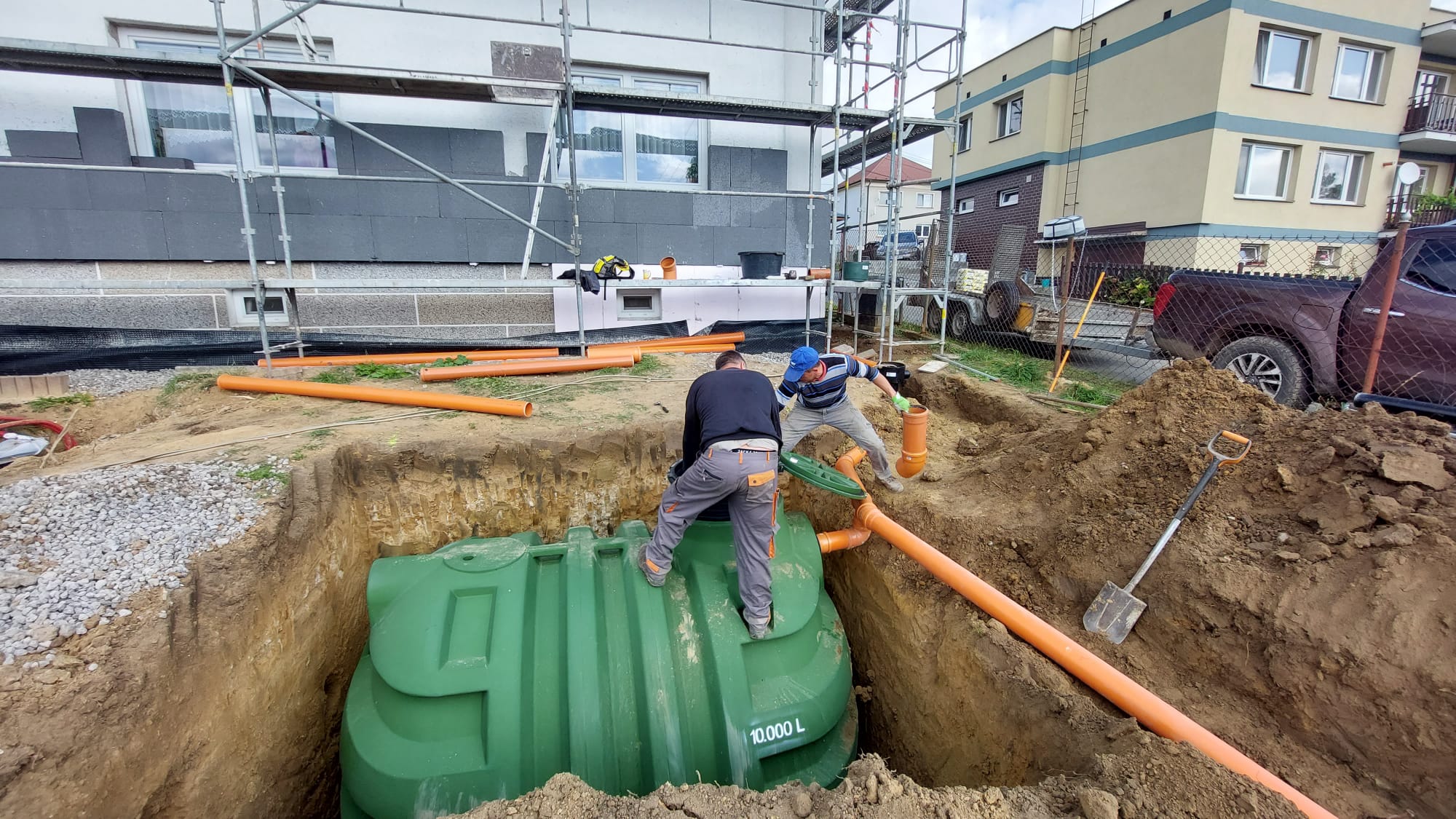

S ohledem na větší velikost střechy a vyšší očekávanou spotřebu jsme navrhli akumulační nádrž o vnitřním objemu 10 000 litrů. Byla vybrána plastová samonosná nádrž zhotovená za pomocí technologie rotačního odlévání. Tento typ nádrží považujeme za optimální variantu pro případy, kdy je možné využít samonosné nádrže.

Z nádrže je voda čerpána do technické místnosti RD, kde je voda čištěna mechanickým filtrem, který vodu zbavuje zákalu a zápachu. Takto upravenou vodu nelze při splachování rozeznat od pitné vody.

Zákazník nás oslovil s prosbou vyřízení dotace Dešťovka v rámci programu Nová Zelená Úsporám, a zároveň chtěl detailní návrh systému pro využití srážkových vod uvnitř nemovitosti pro účely splachování toalet a pračku.

Zpracovali jsme projektovou dokumentaci, vyřídili dotaci Dešťovka a díky našemu partnerovi zajistili i realizační fázi dokumentace.

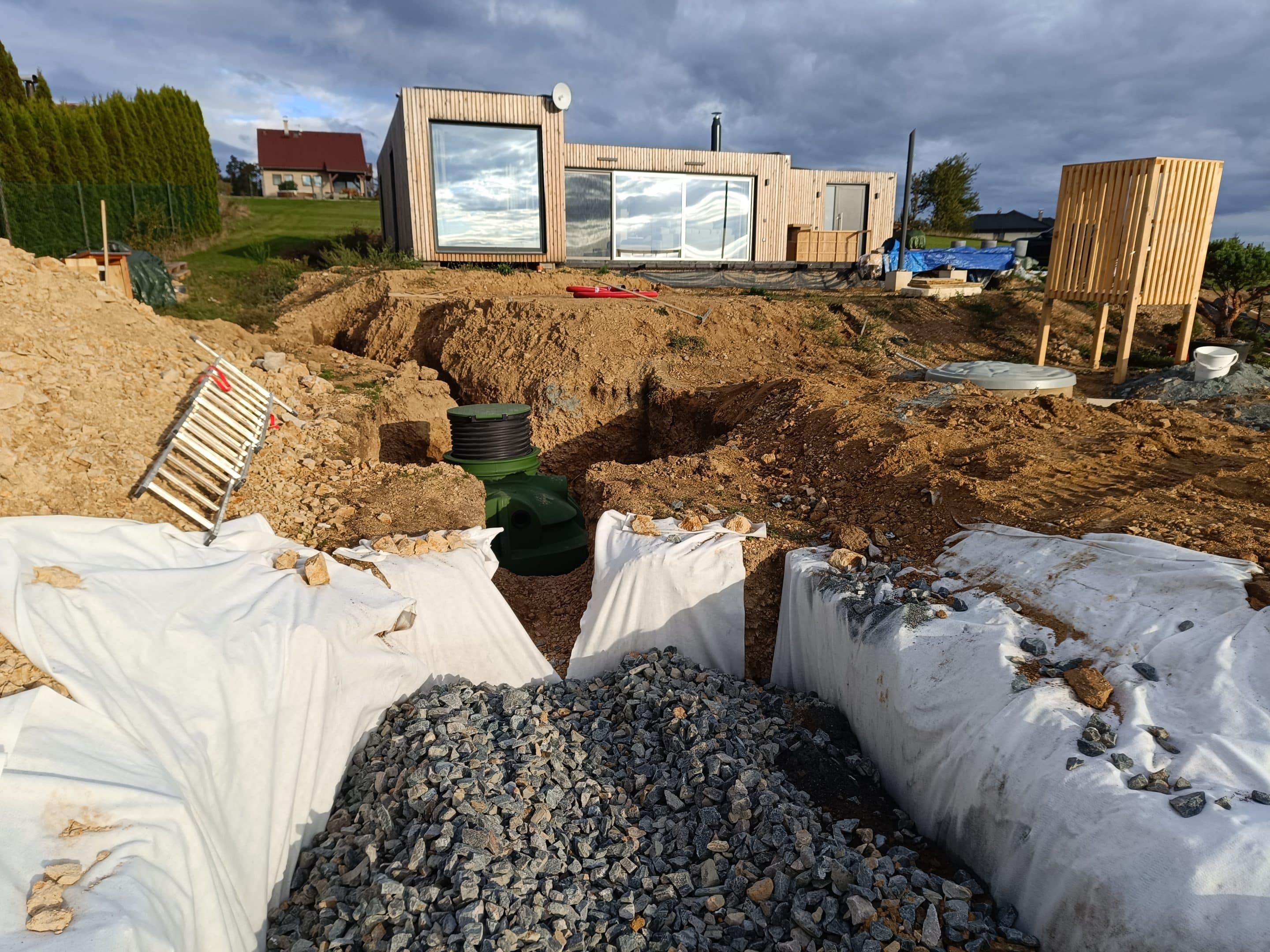

Pro našeho stálého zákazníka jsme navrhovali systém pro hospodaření s dešťovou vodou a návrh zavlažovacího systému pro okrasnou zahradu pro pěstování bonsají u jeho novostavby rekreačního domu. Záměr jsme zároveň nechali příslušně povolit.

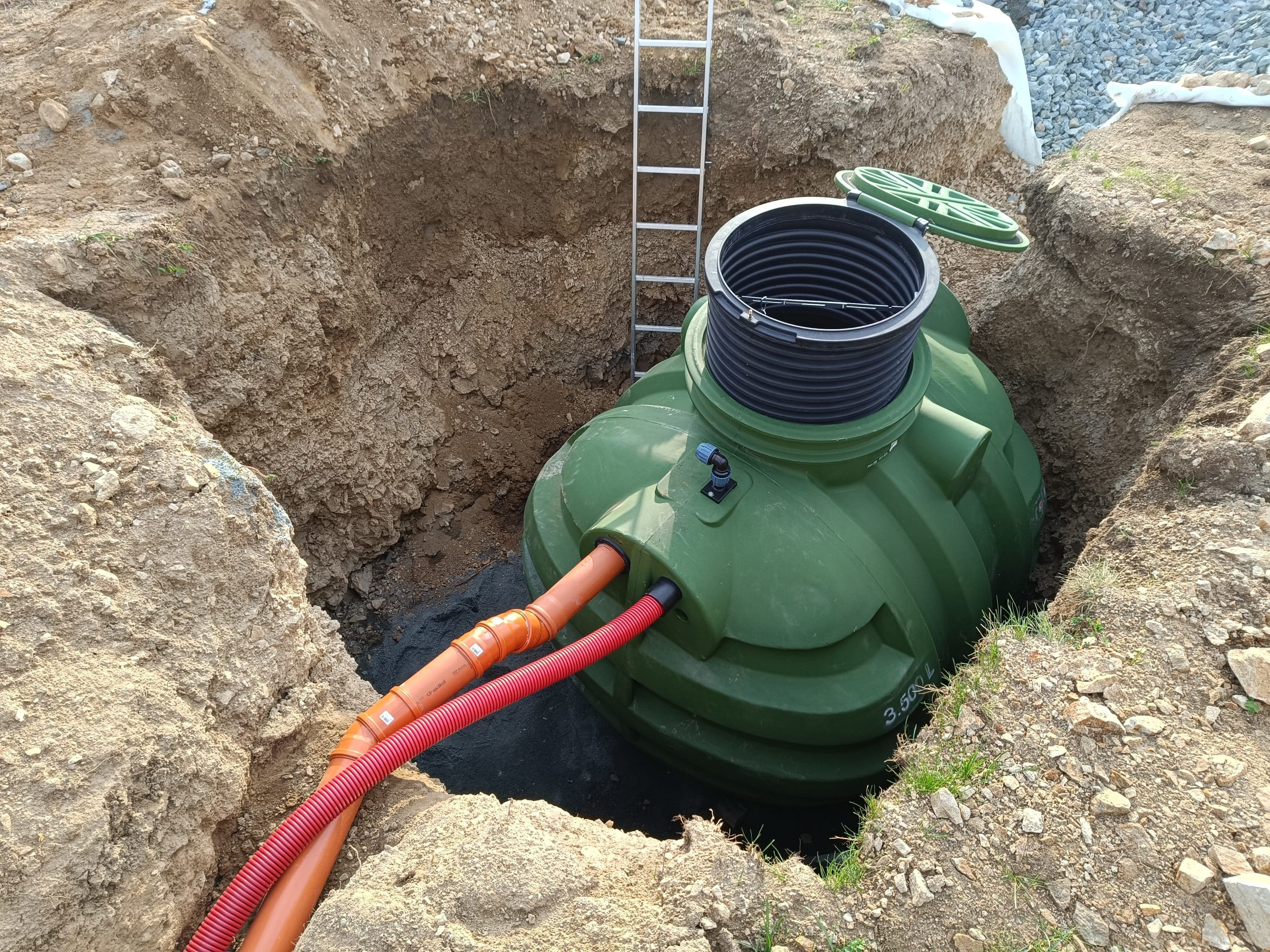

Pro akumulaci dešťových vod je využita podzemní samonosná akumulační nádrž Roterra 3500 L, která je vystrojena ponorným automatickým čerpadlem, na které jsou napojeny rozvody po pozemku. Bezpečnostní přeliv z nádrže je sveden do podzemního vsakovacího objektu.

Realizační fázi projektu zastřešil náš partner.

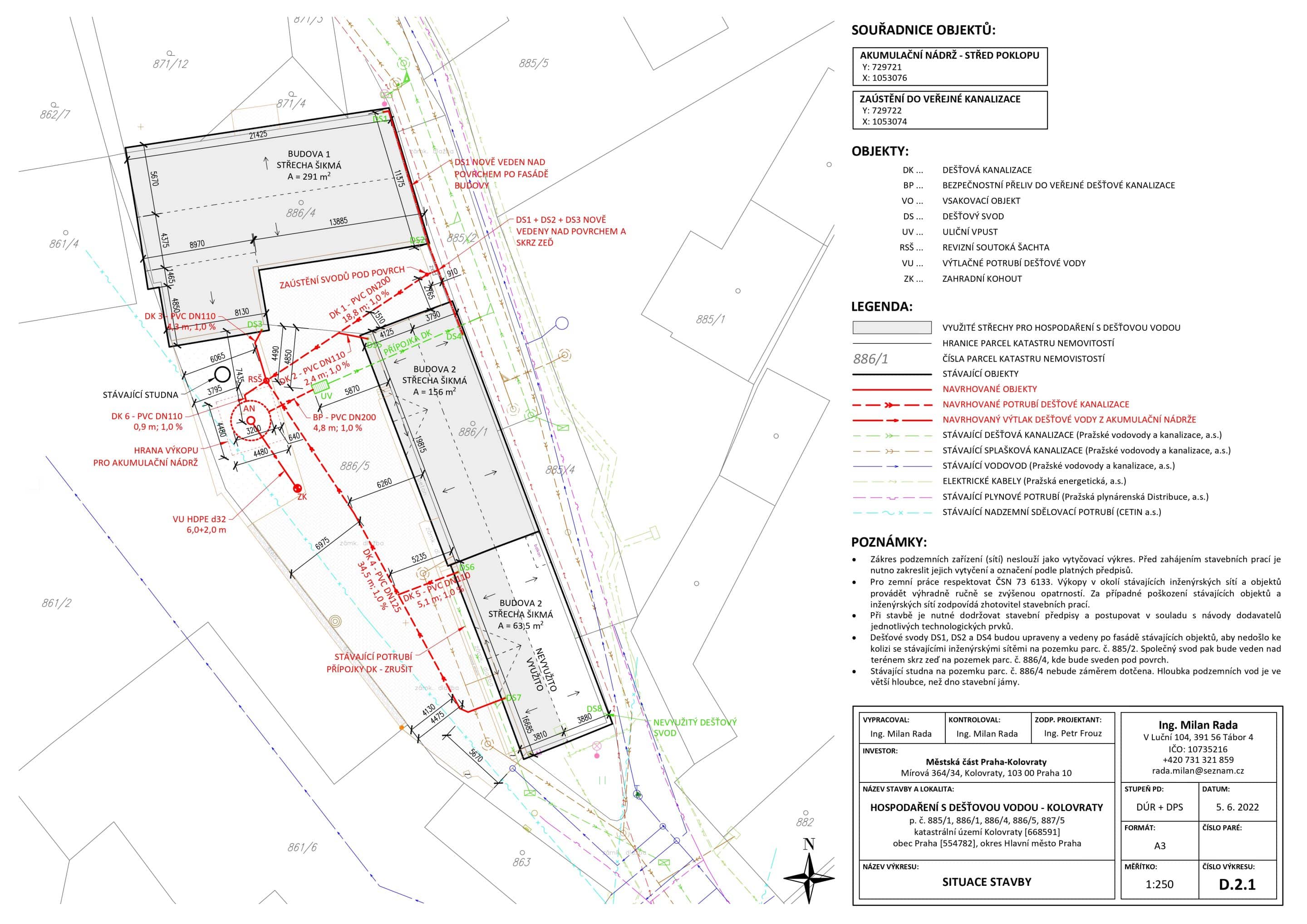

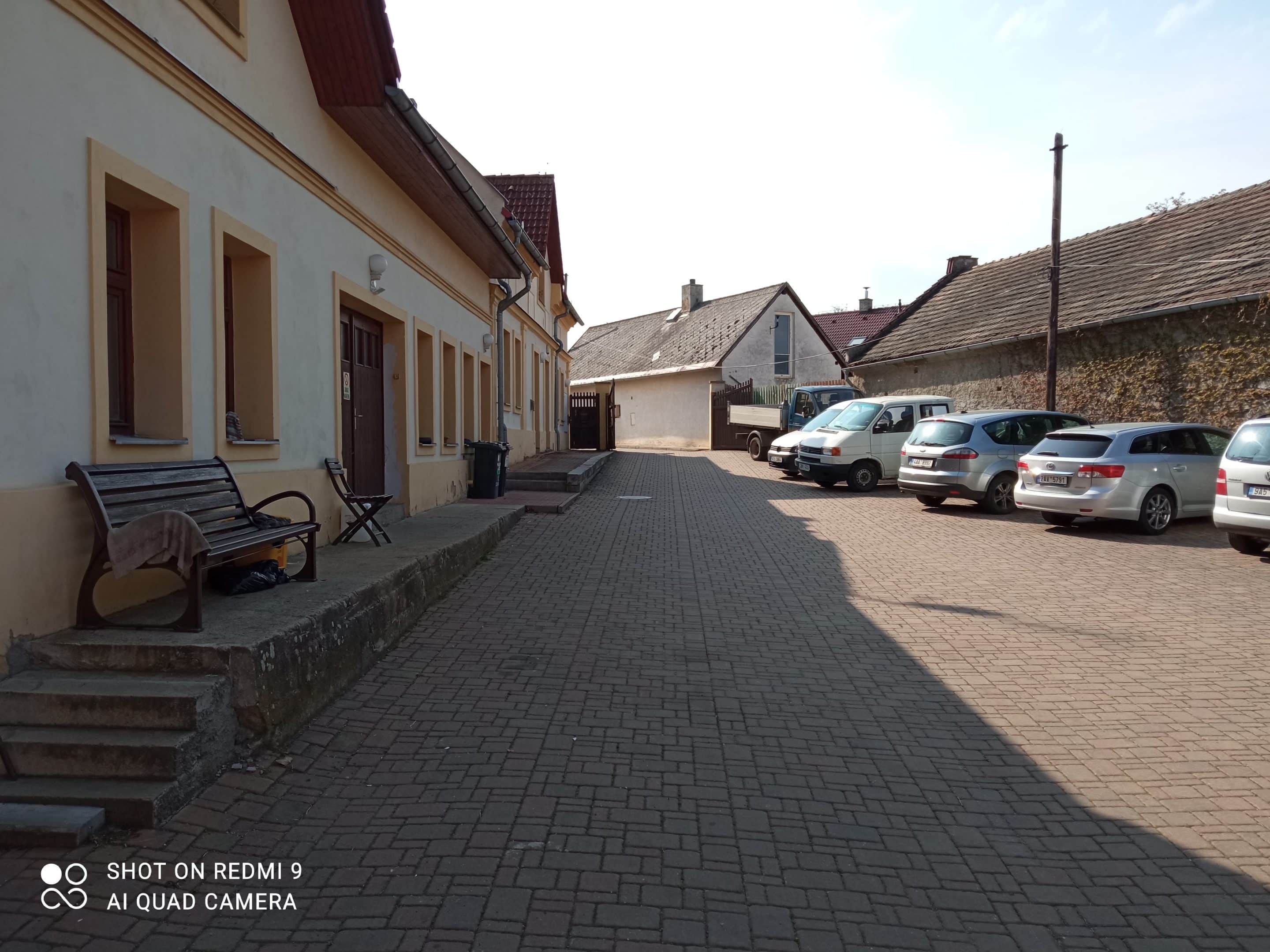

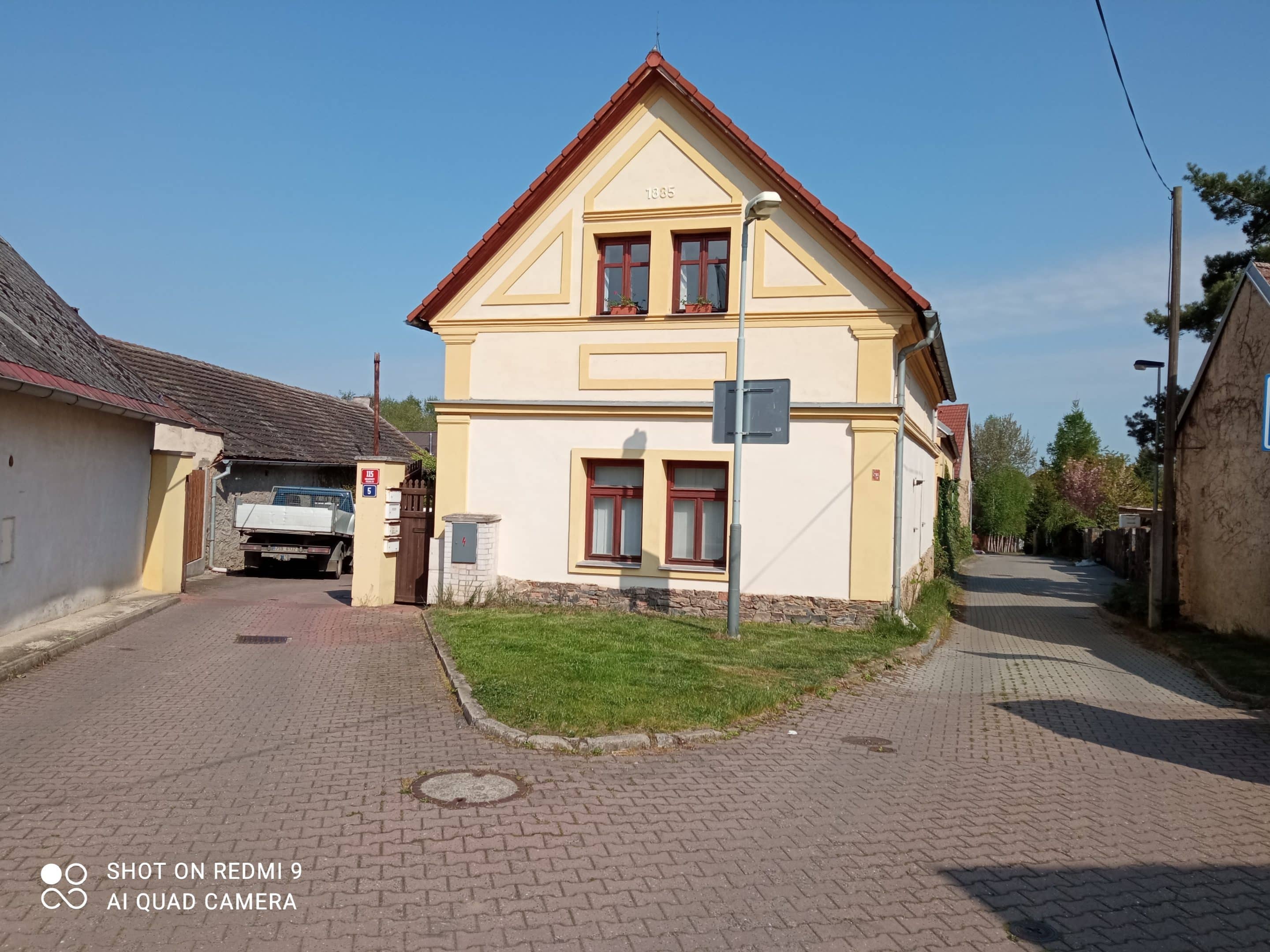

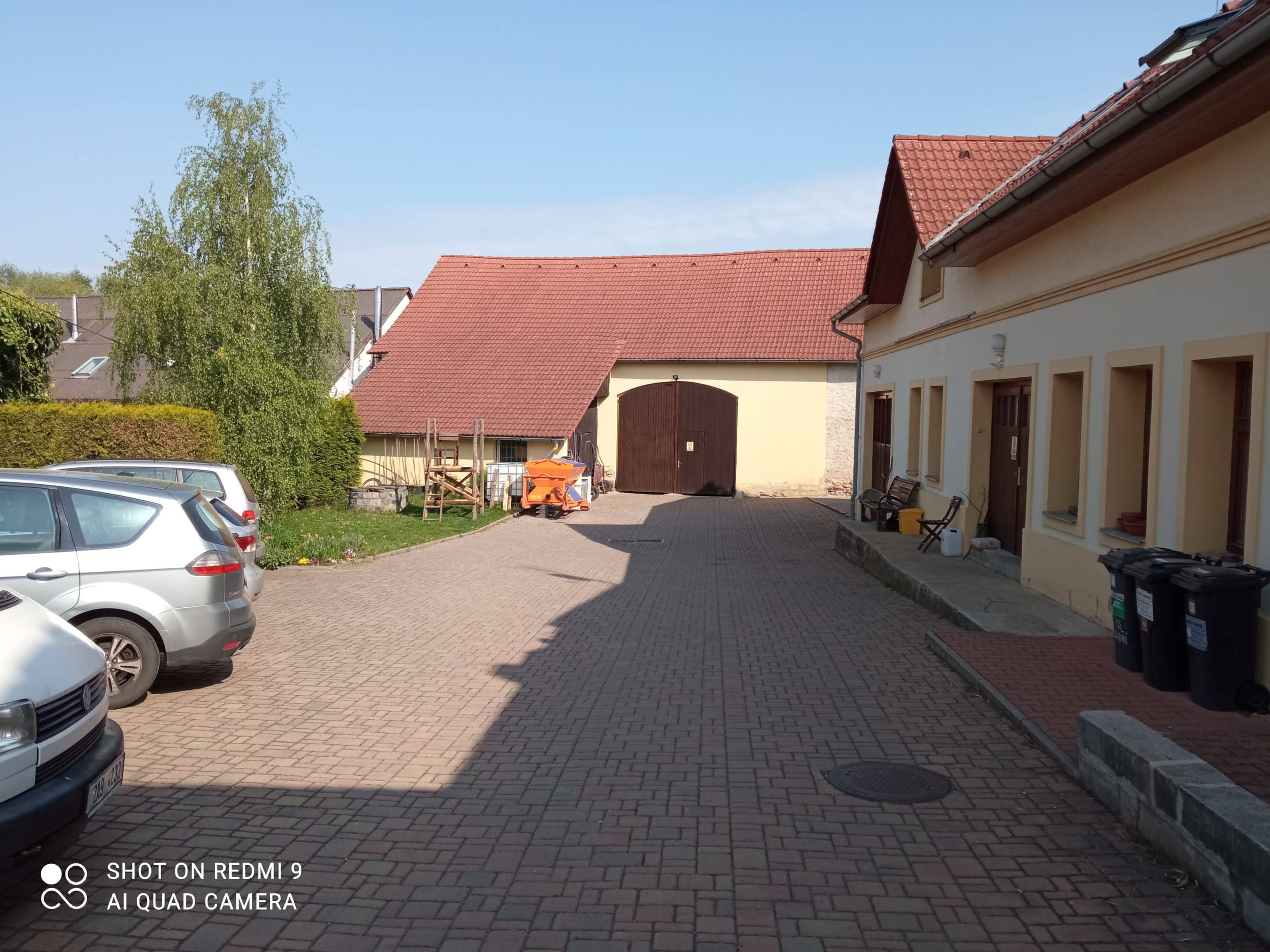

Za účelem realizace a získání dotační podpory z programu OPŽP jsme vypracovali kompletní projektovou dokumentaci, zajistili povolení stavby a podklady pro výběr zhotovitele pro záměr Hospodaření s dešťovou vodou v areálu Technických služeb MČ Praha Kolovraty.

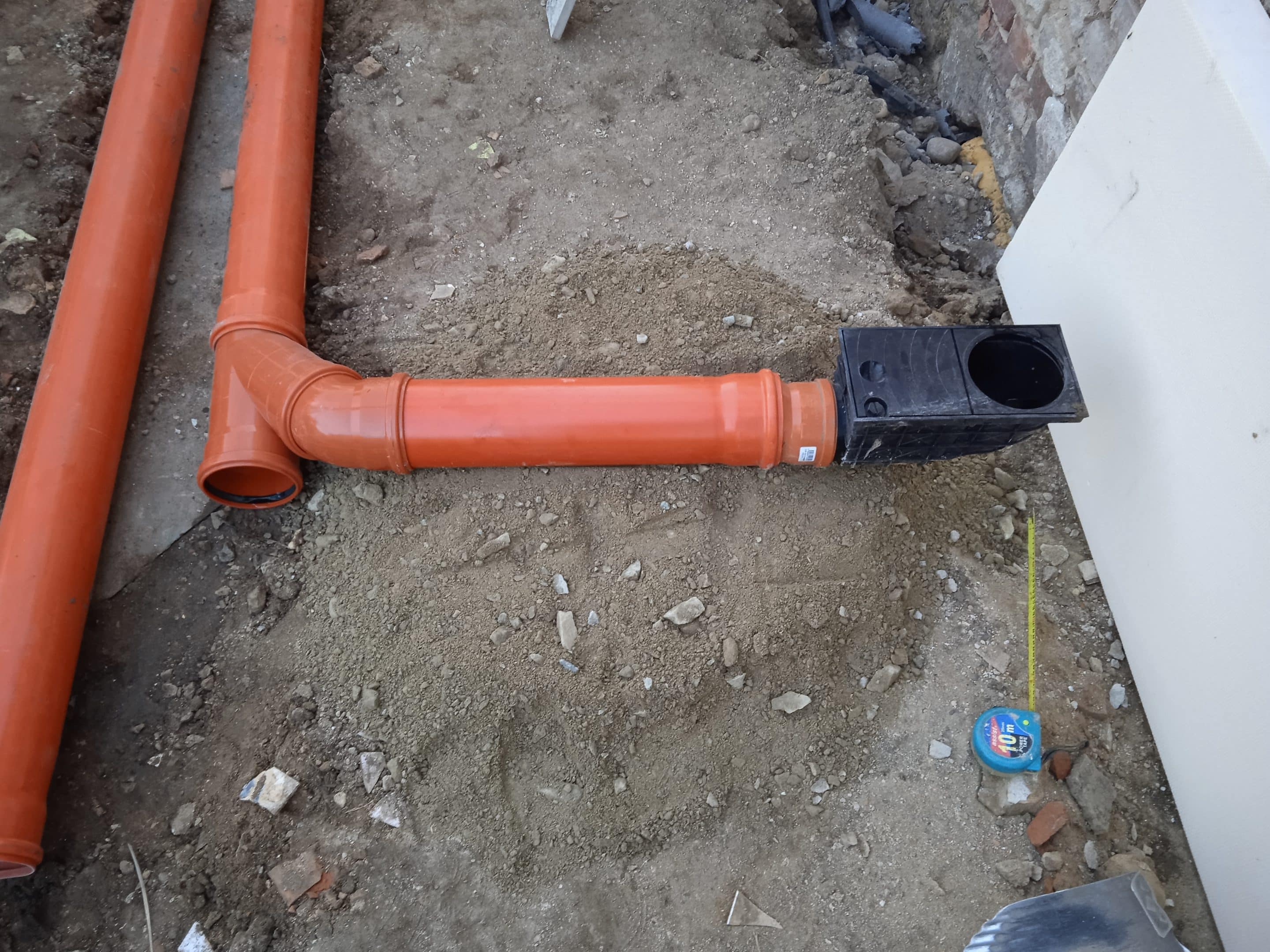

Návrh zahrnoval budování nových podokapních svodů ze střešních plášťů budov v areálu, novou trasu potrubí dešťové kanalizace, akumulační nádrž na dešťovou vodu, systém pro zálivku zeleně a bezpečnostní přeliv do kanalizace.

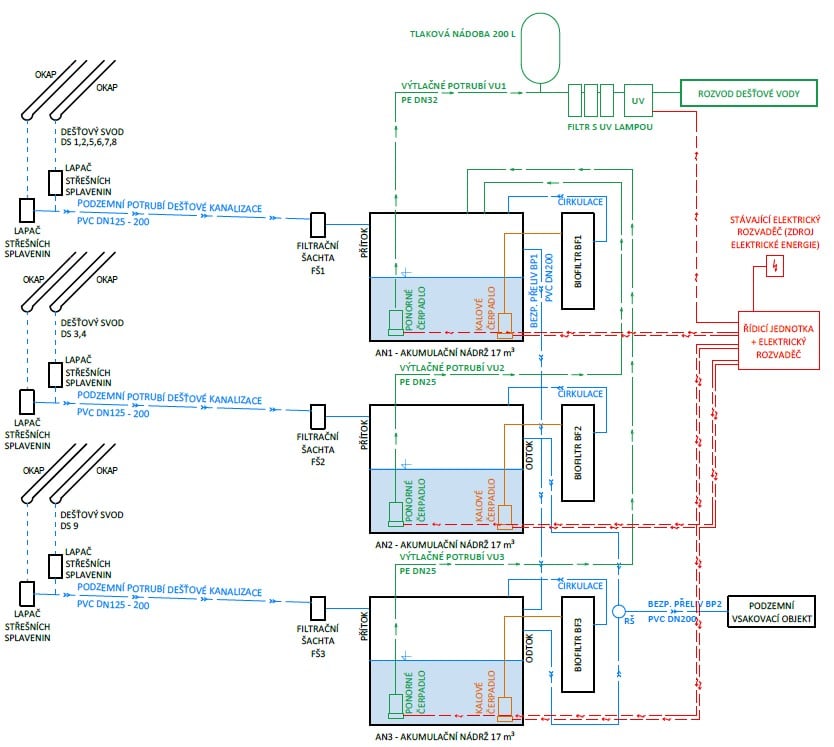

Zpracovali jsme projektovou dokumentaci a hydrogeologický posudek pro záměr hospodaření se srážkovými vodami ze střešního pláště budov v areálu společnosti TSC Facility, s.r.o., který se nachází v katastrálním území Líny, obci Bukovno.

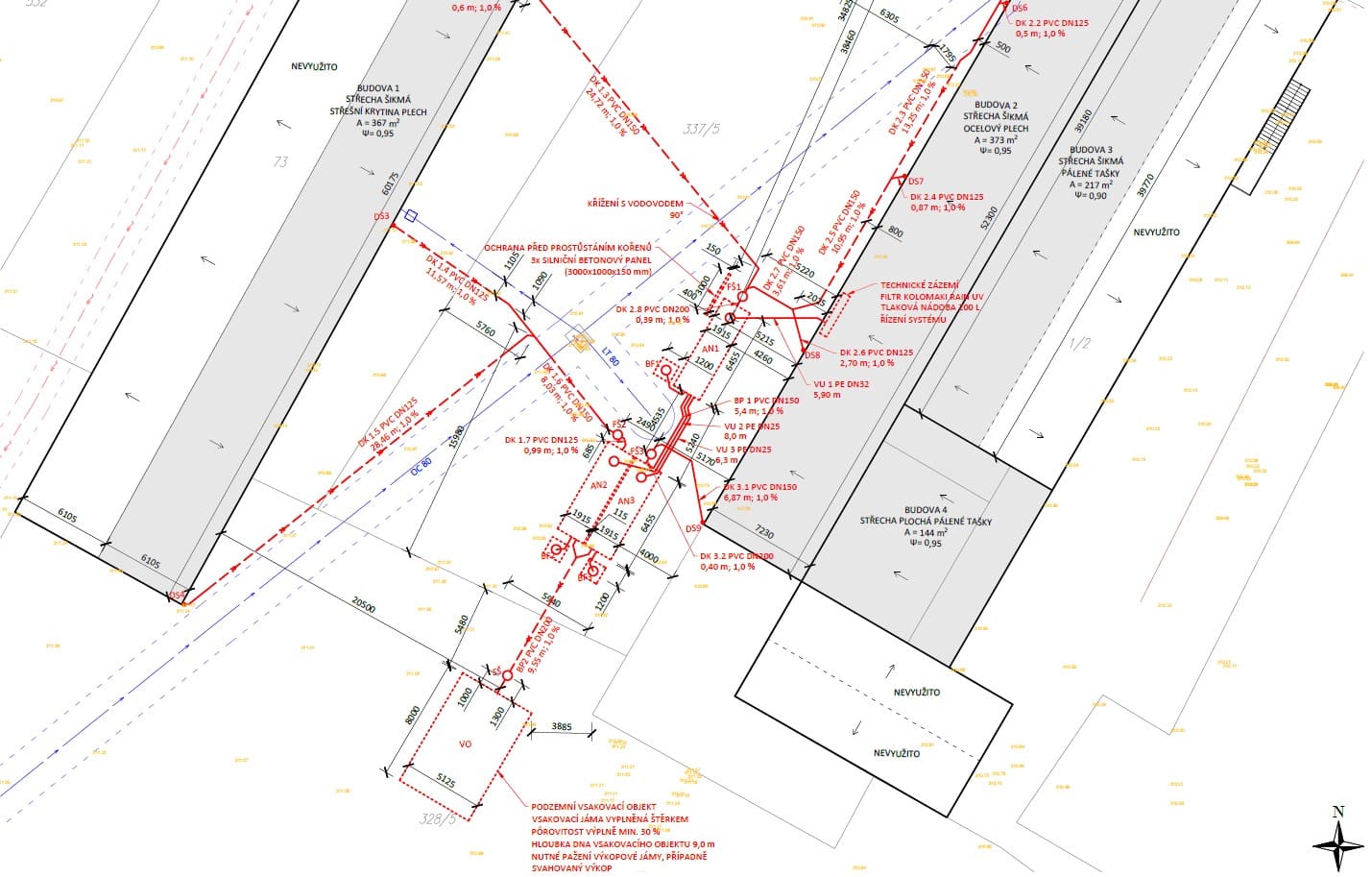

Navrhli jsme odvádění dešťových vod z maximální možné plochy střech. Voda je svedena do 3 vzájemně propojených akumulačních nádrží na dešťovou vodu, ze kterých bude dešťová voda použita jako zdroj vody pro provoz průmyslové prádelny. Přebytečná dešťová voda bude vypouštěna do podzemního vsakovacího objektu na pozemku investora, který jsme rovněž navrhovali.

Nádrže o celkovém objemu 51 000 litrů budou vybaveny ponornými čerpadly. Navrhovali jsme zároveň i způsob čištění a hygienizace dešťových vod za pomocí biofiltrů a UV lamp.

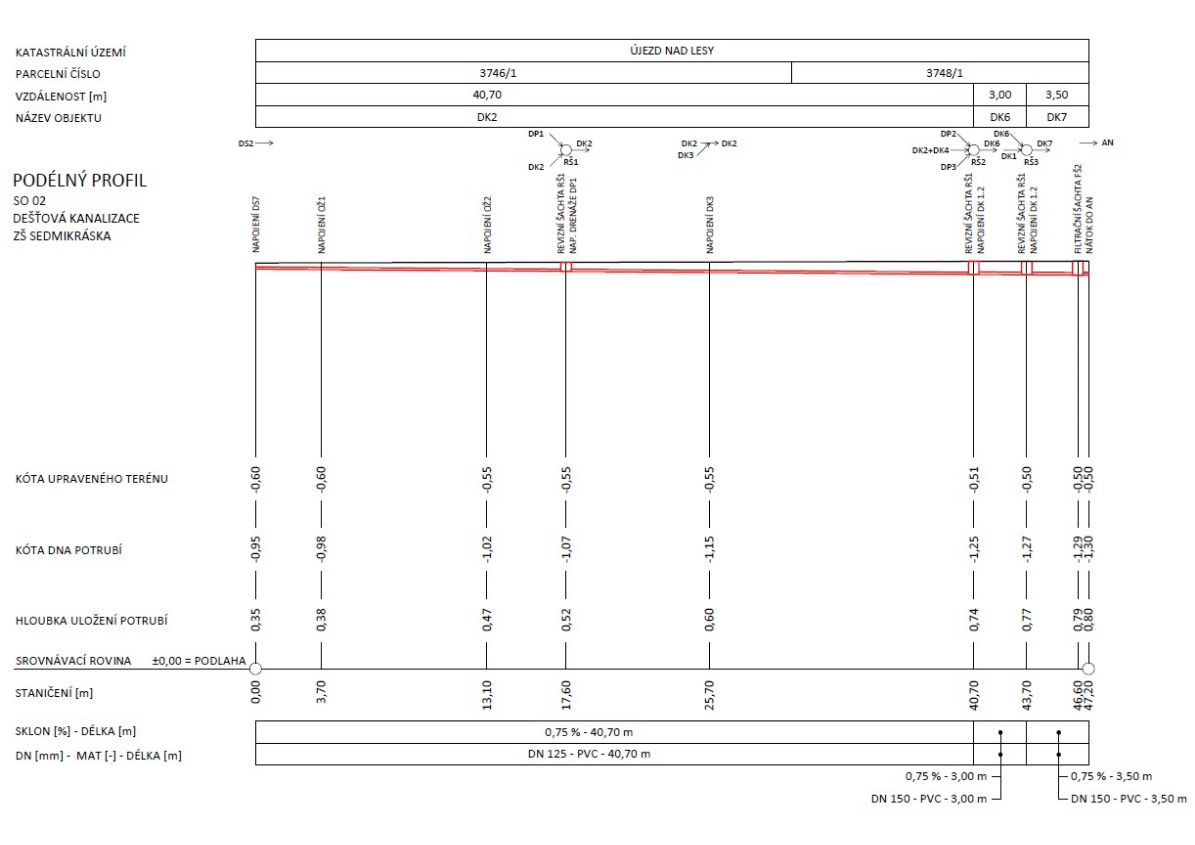

Zpracování projektové dokumentace pro provádění stavby k záměru hospodaření s dešťovou vodou pro areál ZŠ Ratibořická v Horních Počernicích.

Odvodnění střech budovy MŠ Sedmikráska o celkové ploše 550 m² s následnou akumulací v podzemní akumulační nádrži o objemu 20 m³. Vypouštění přebytečné dešťové vody do stávající areálové jednotné kanalizace.

Využití dešťové vody pro zálivku zeleně.

Zpracování výkazu výměr, položkového rozpočtu, příprava podkladů pro zisk dotační podpory.

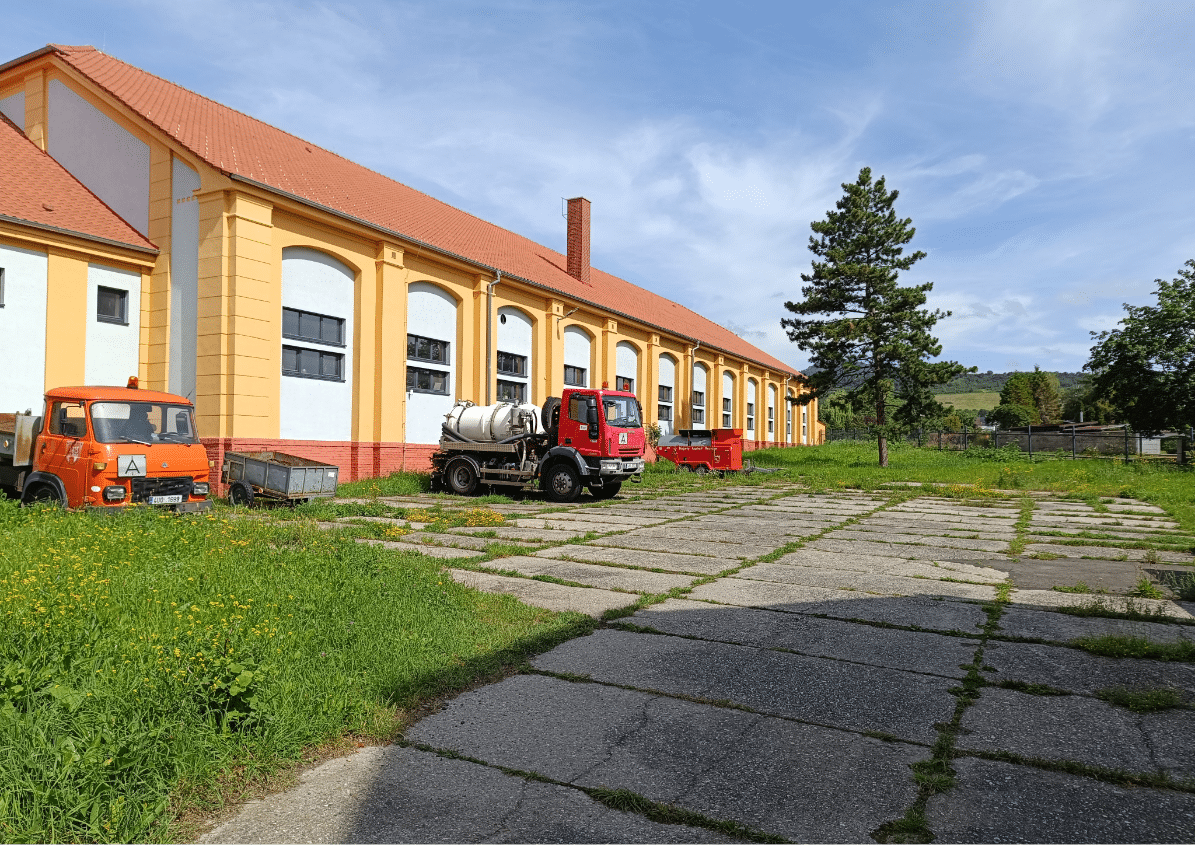

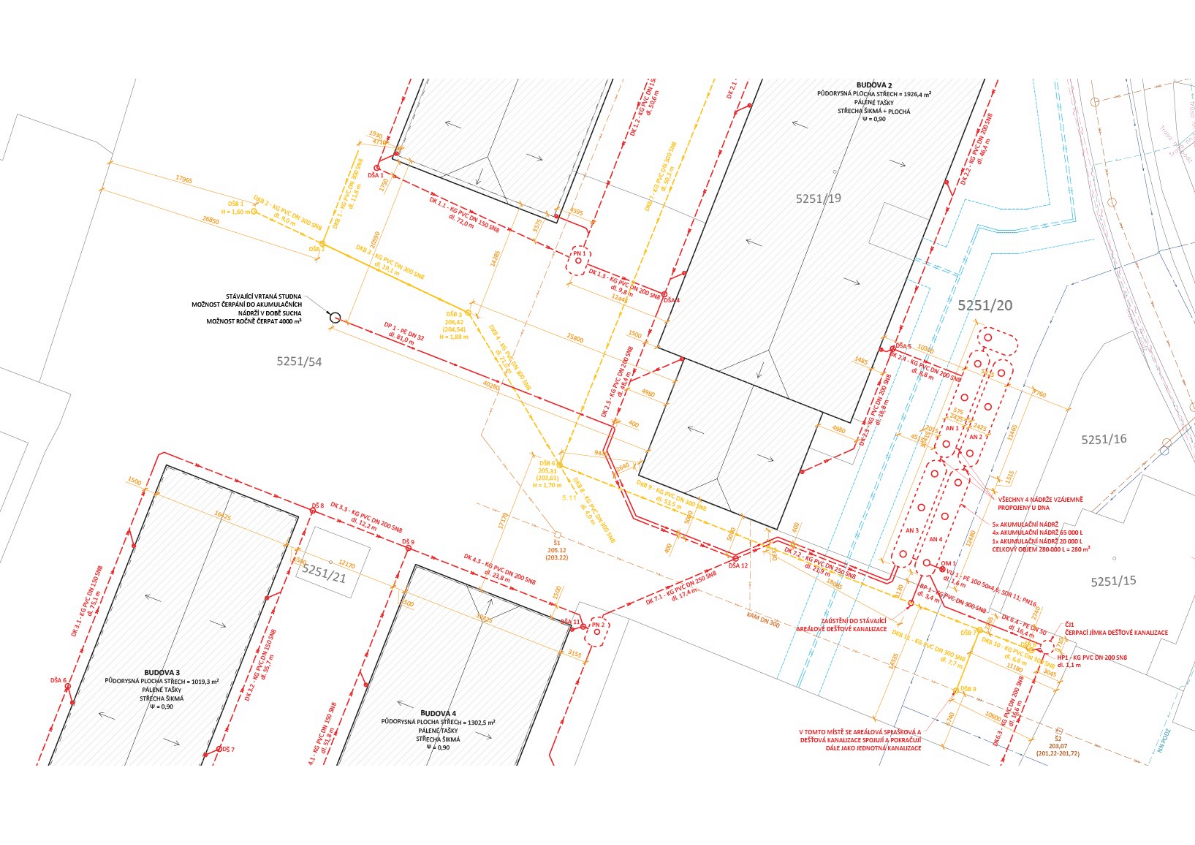

Tvorba studie proveditelnosti hospodaření s dešťovou vodou v rozsáhlém areále, kde sídlí Technické služby města Litoměřice.

Návrh využití dešťové vody z plochy 6073 m³, návrh vybudování akumulačních nádrží o celkovém objemu 280 m³.

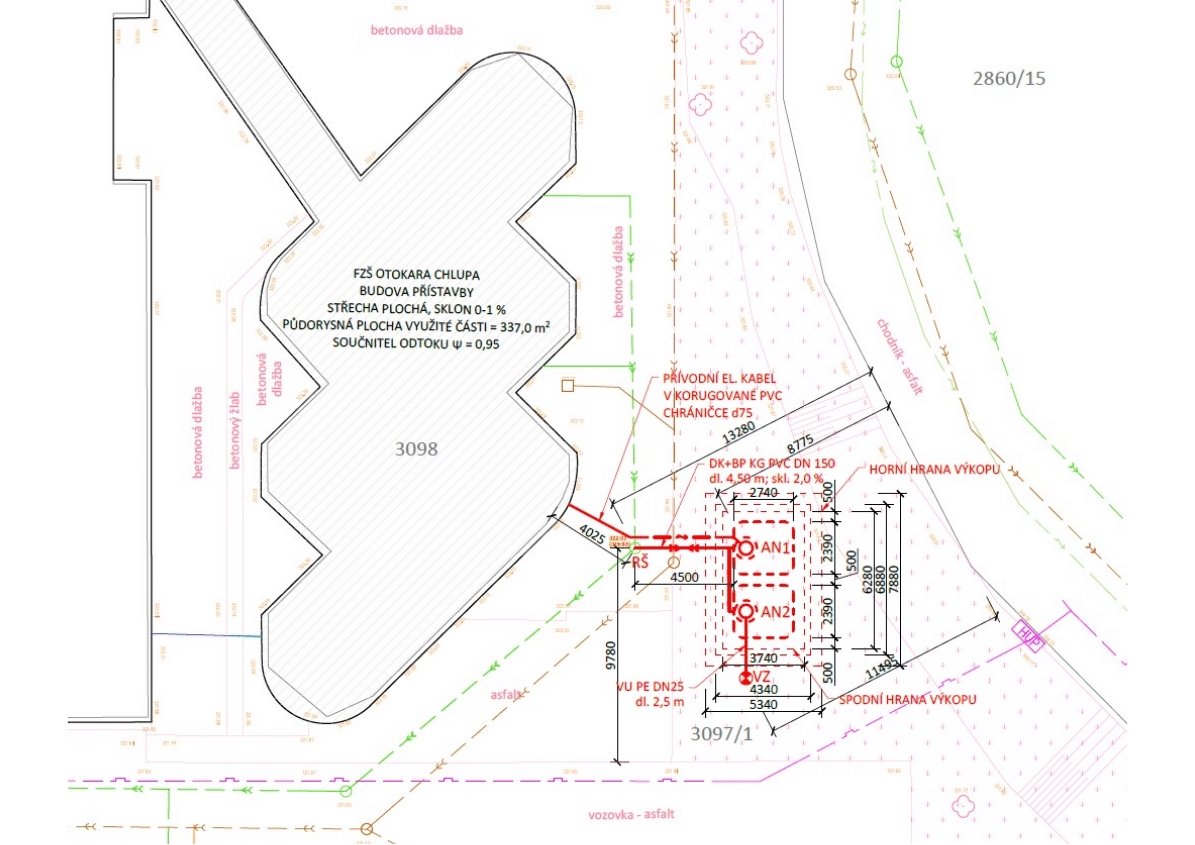

Za účelem realizace a získání dotace od Magistrátu Města Prahy jsme zpracovávali projektovou dokumentaci pro povolení stavby. Záměrem bylo vybudovat systém pro hospodaření s dešťovou vodou pro část areálu Fakultní základní školy profesora Otokara Chlupa Pedagogické fakulty Univerzity Karlovy.

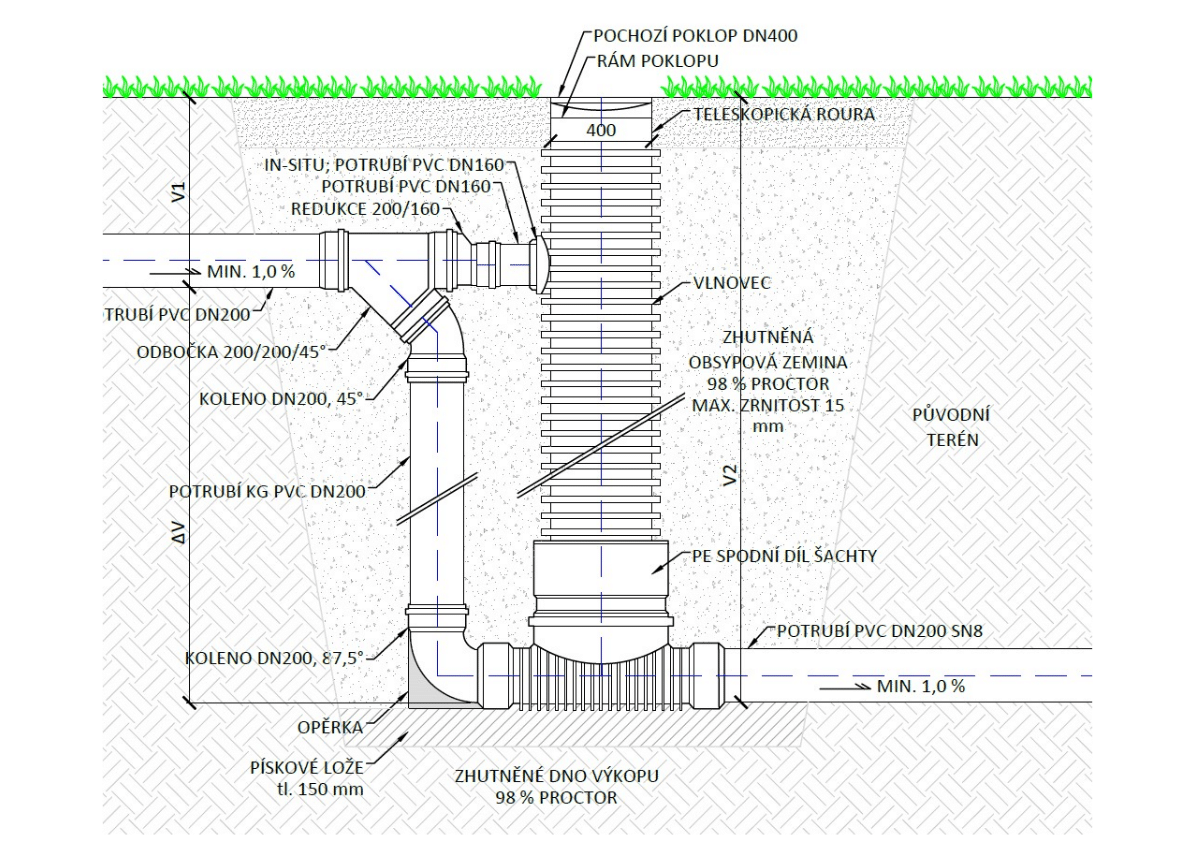

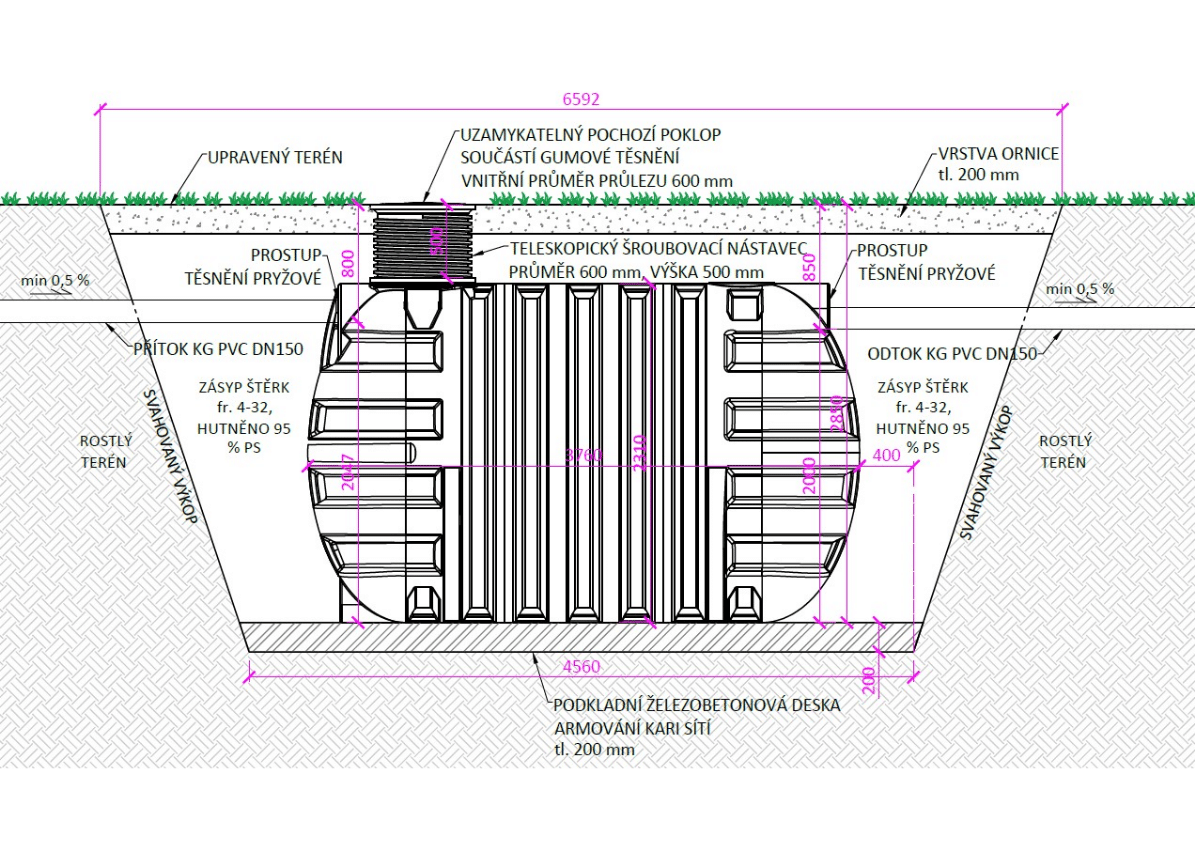

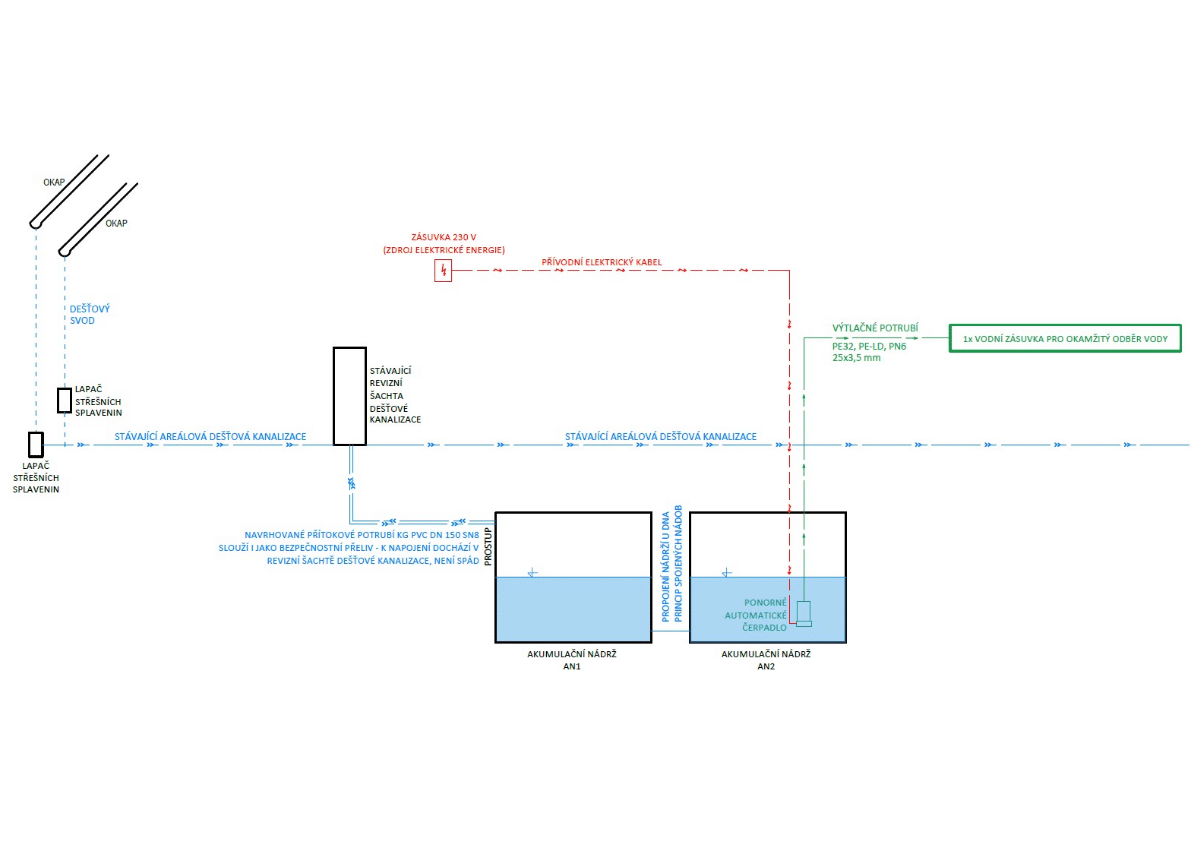

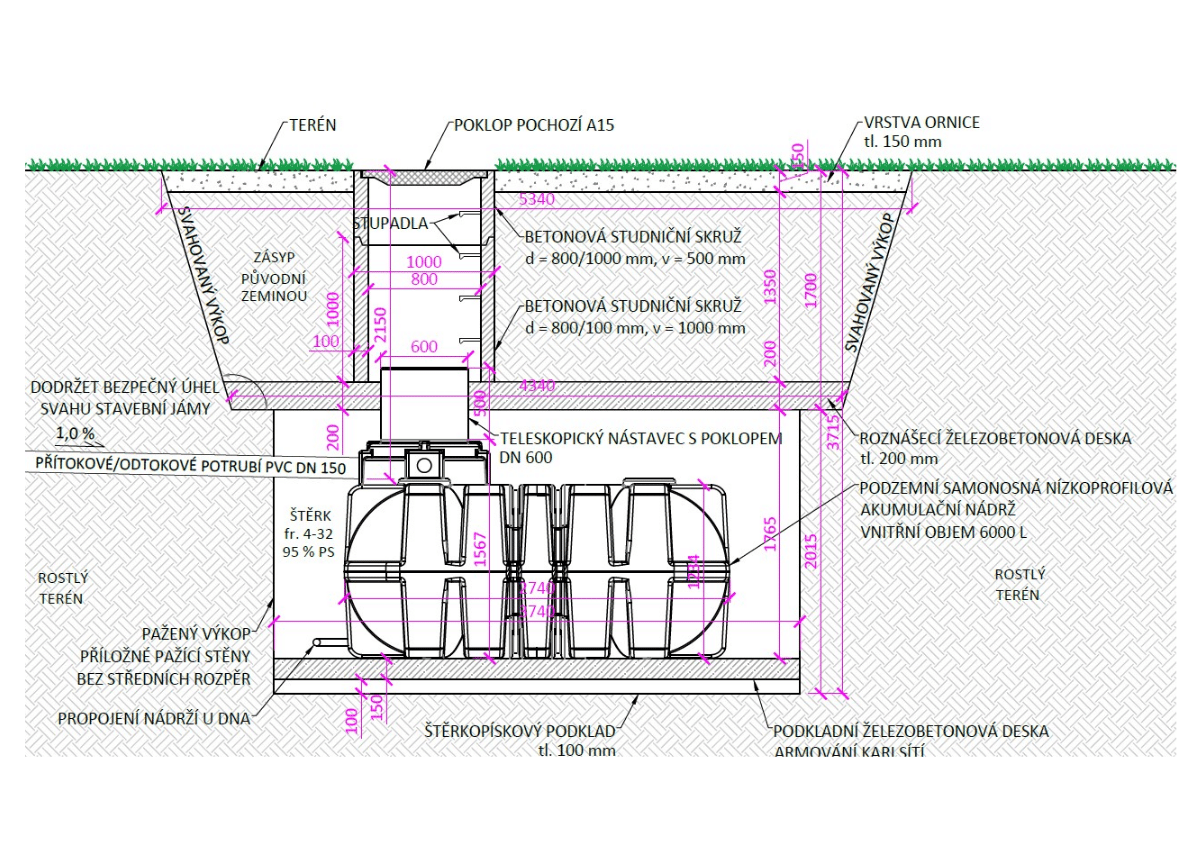

Pro akumulaci dešťových vod ze střechy o ploše 337 m² slouží dvojice vzájemně propojených podzemních samonosných akumulačních nádrží na dešťovou vodu o objemu 2 x 6 m³. Dešťová voda je využívána na zálivku zahrady školního pozemku. S ohledem na komplikované spádové poměry je v tomto případě navržena sdružená funkce přítoku a odtoku v rámci jednoho potrubí KG PVC DN 150. Nádrže jsou uloženy ve velké hloubce, bylo potřeba nad nádržemi vybudovat roznášecí železobetonovou desku pro ochranu nádrží před tíhou zásypu.

Na tento projekt jsme zajišťovali povolení stavby, výkaz výměr a rozpočet pro výběr zhotovitele. Po zhotovení realizace jsme zpracovávali dokumentaci skutečného provedení stavby.

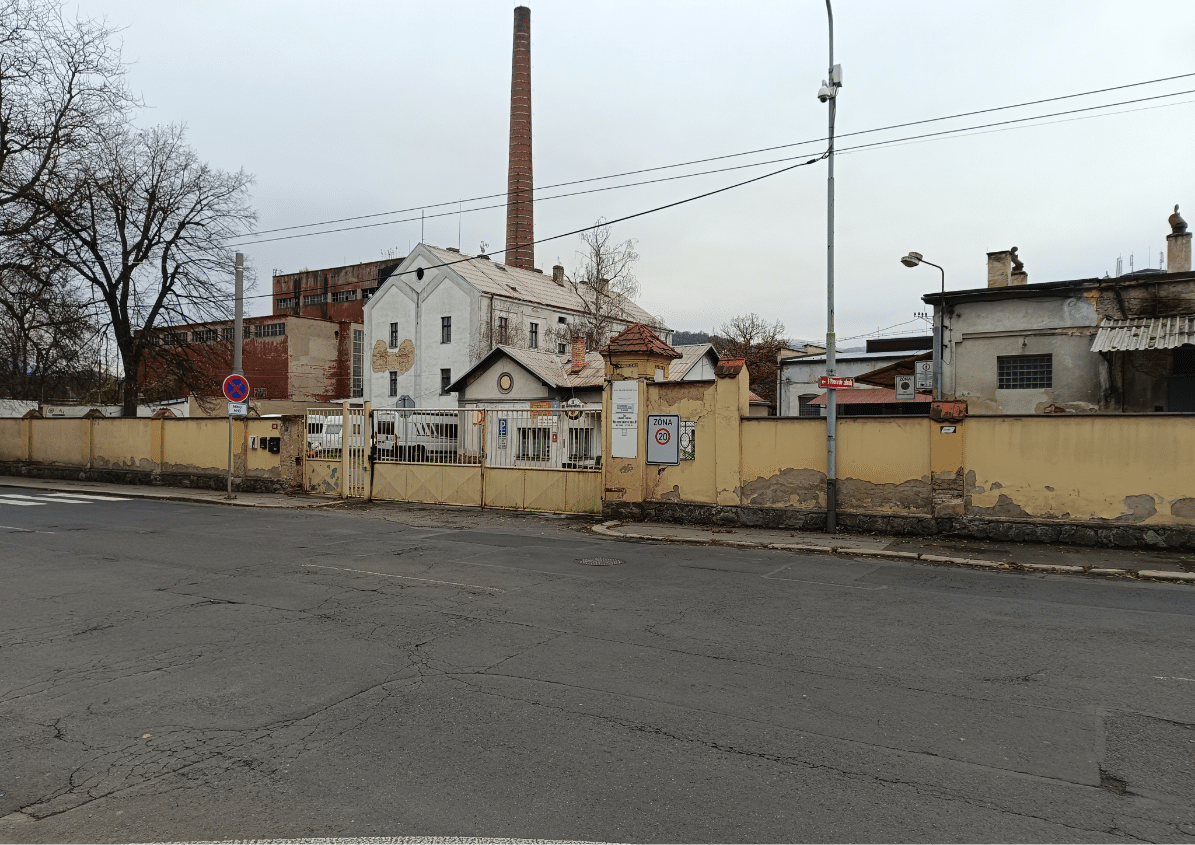

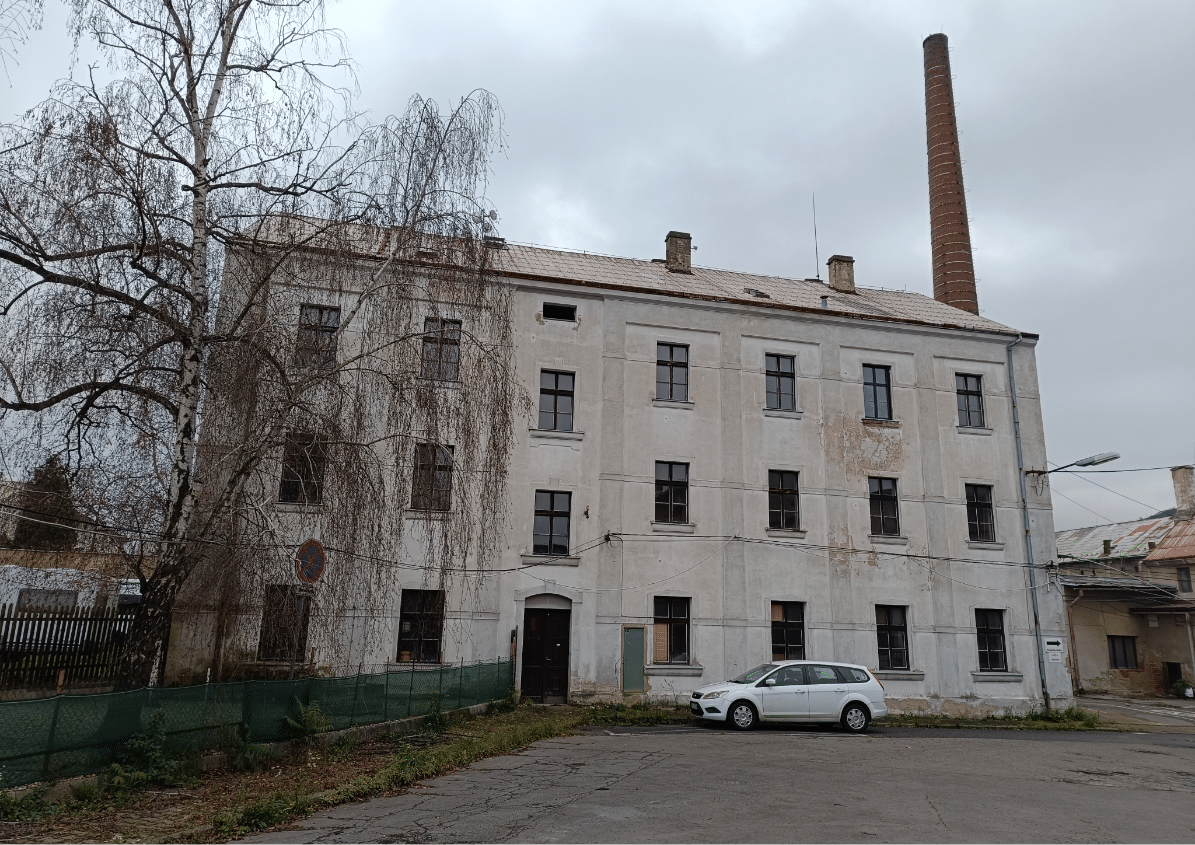

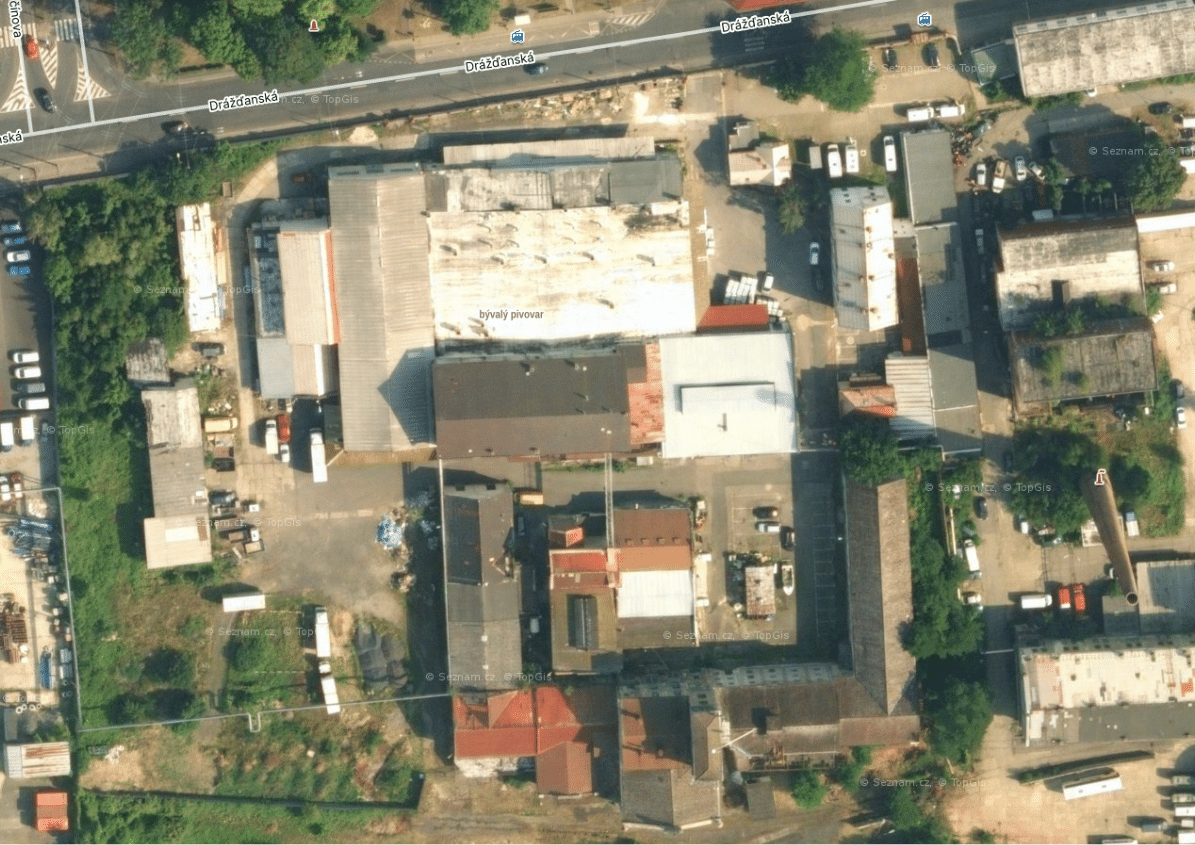

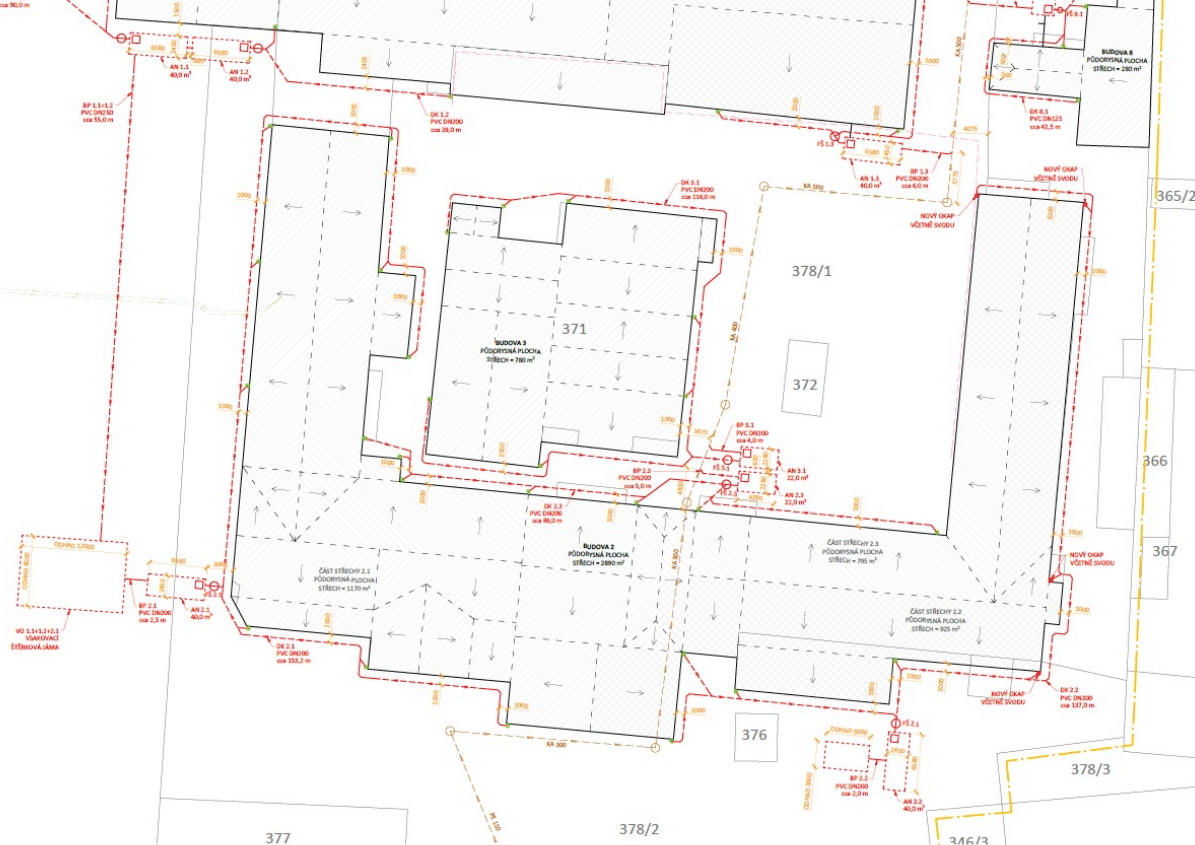

Pro areál bývalého pivovaru Krásné Březno jsme zpracovali studii proveditelnosti, která měla za cíl navrhnout systém pro omezení odtoku dešťových vod z rozsáhlých střech všech budov. Motivací objednatele bylo realizací záměru ušetřit za vysoké platby stočného, a zároveň také odlehčení místní kanalizační sítě.

Na střechy o ploše cca 11 000 m² průměrně dopadne 6 330 m³ dešťové vody ročně. Z takovéto plochy bychom dokázali efektivně plnit cca 330 m³ akumulačního prostoru v nádržích. Dešťovou vodu lze využívat pro zálivku zeleně, splachování toalet, mytí aut, mytí zpevněných ploch a v neposlední řadě uvnitř budov jako technologickou vodu.

Zajímavostí na této studii bylo, že se dešťová voda měla zužitkovat pro každou budovu zvlášť, což bylo v členitém areále velice složité. V rámci studie vzniklo celkem 9 nezávislých systémů pro hospodaření se srážkovou vodou = pro každou budovu jeden.

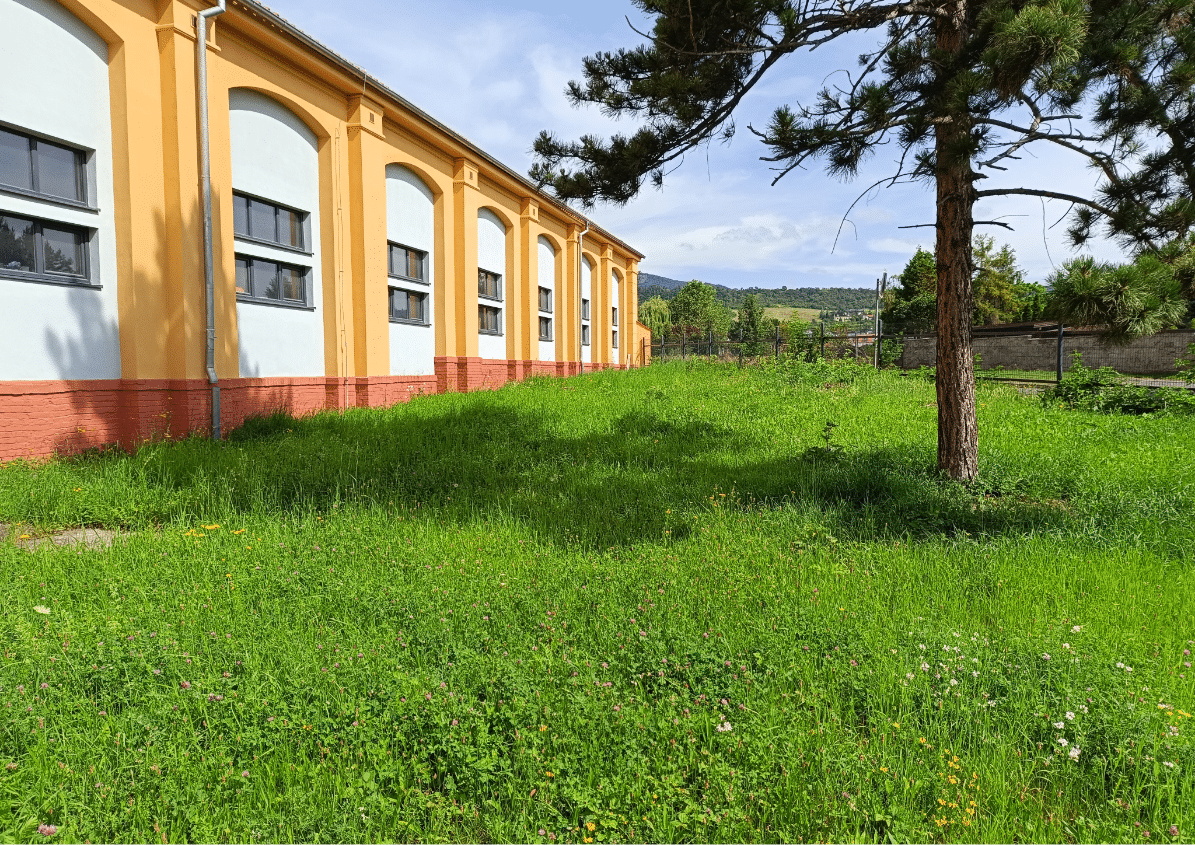

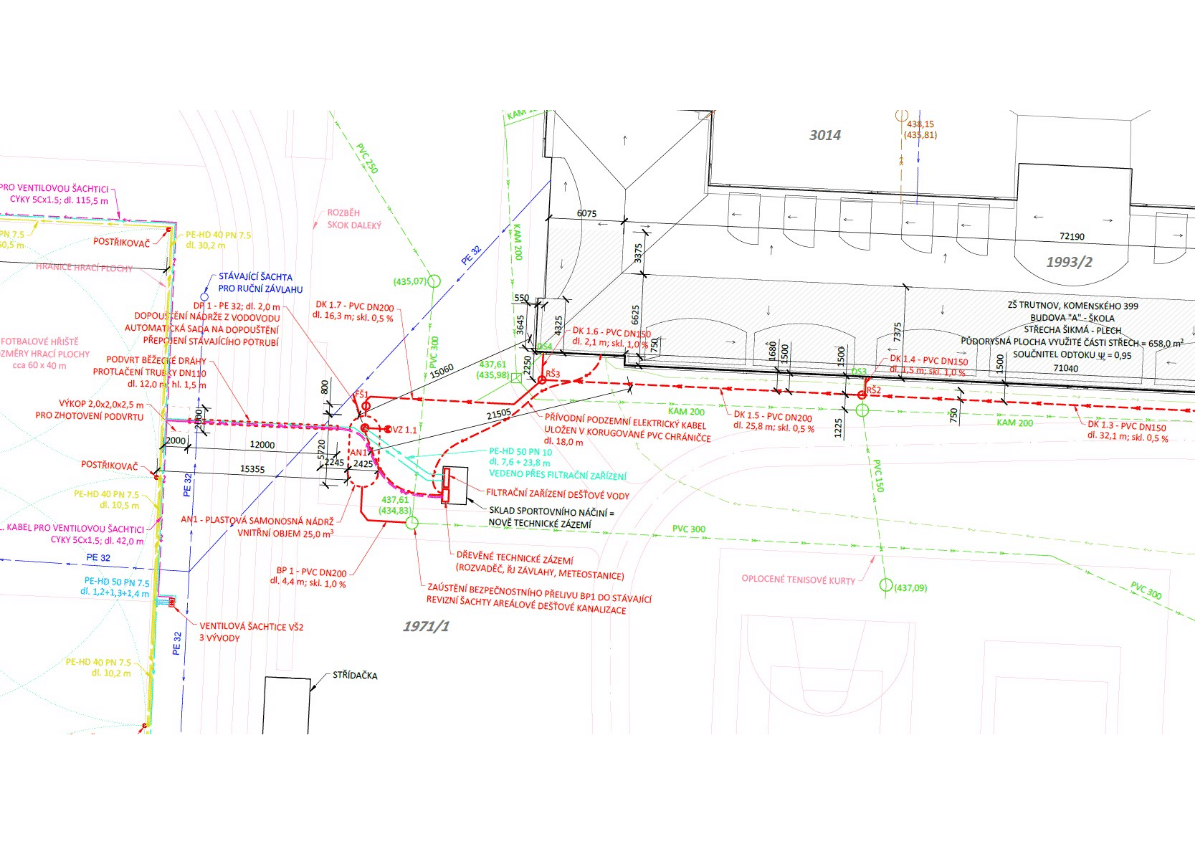

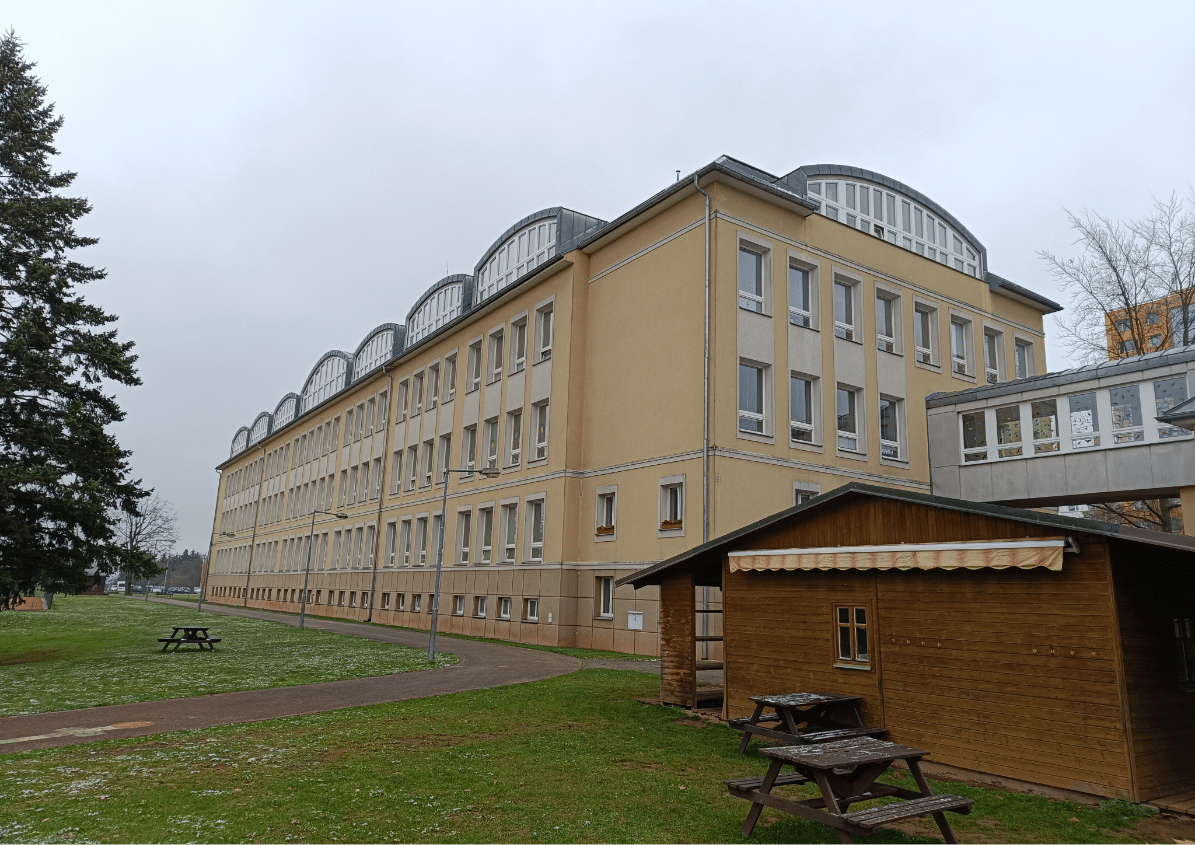

Základní škola Komenského 399 v Trutnově je krásná velká škola s obrovským venkovním areálem, kde je například i fotbalové hřiště. Pro tyto rozsáhlé plochy zeleně jsme měli za úkol vymyslet funkční systém pro využití dešťové vody. Dosud totiž ve škole používali pro zálivku zeleně výhradně vodu pitnou.

Vzali jsme si na starost zpracování projektové dokumentace pro povolení stavby a provádění stavby. Úkolem bylo vymyslet záměr, který nezruinuje rozpočet organizace v případě, že nebude možné čerpat dotační titul. Navrhli jsme tedy 2 nezávislá místa pro umístění akumulačních nádrží na dešťovou vodu.

První nádrž bude odvádět dešťovou vodu z 658 m² střechy do akumulační nádrže o objemu 25 m³. V nádrži bude umístěno ponorné čerpadlo, na které bude napojen systém pro automatickou závlahu fotbalového hřiště. Tuto část jsme rovněž projektovali. Přebytečná dešťová voda bude odváděna do stávající areálové dešťové kanalizace.

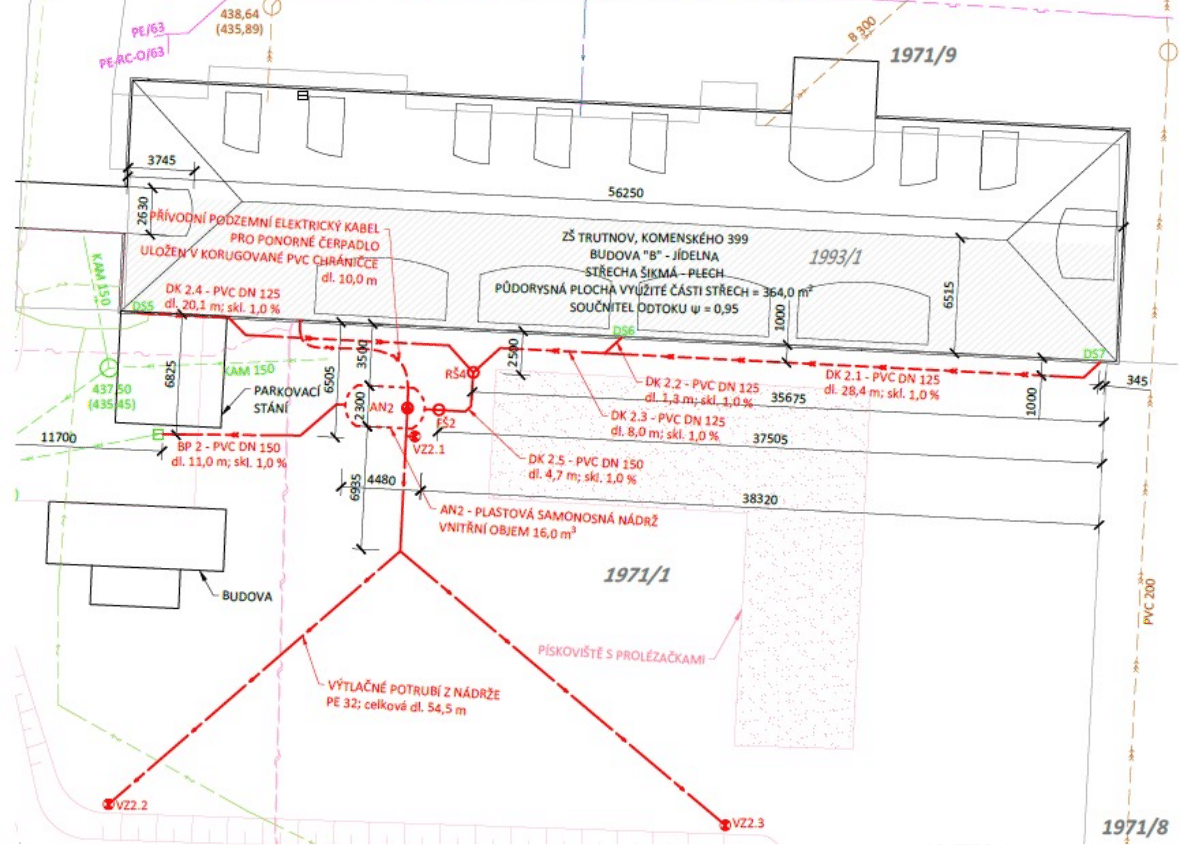

Druhá nádrž bude umístěna v opačné části pozemku a bude sloužit pro zachycování dešťové vody z budovy jídelny. Voda bude použita na zálivku zeleně. K dispozici bude podzemní nádrž o objemu 12 m³.

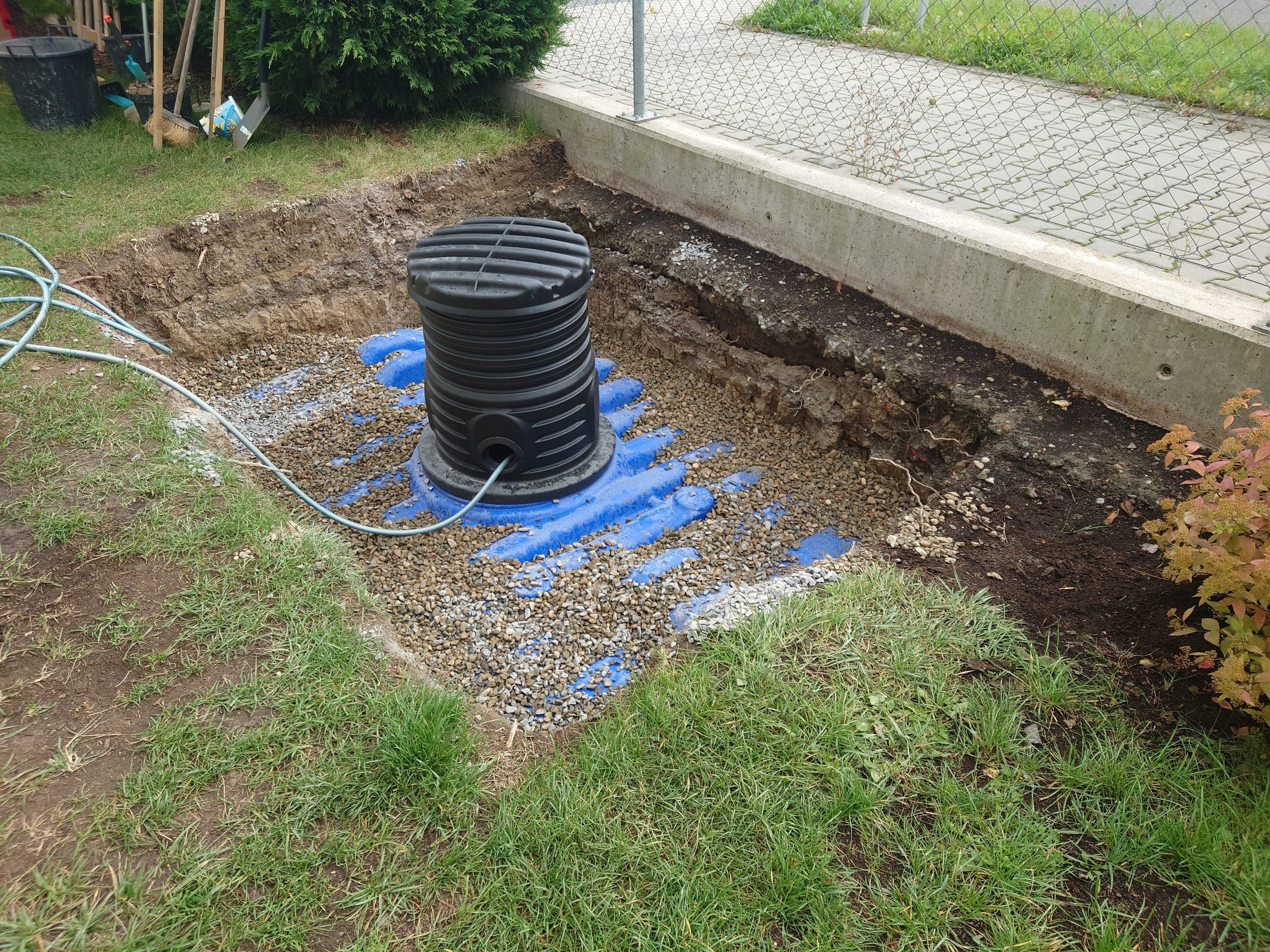

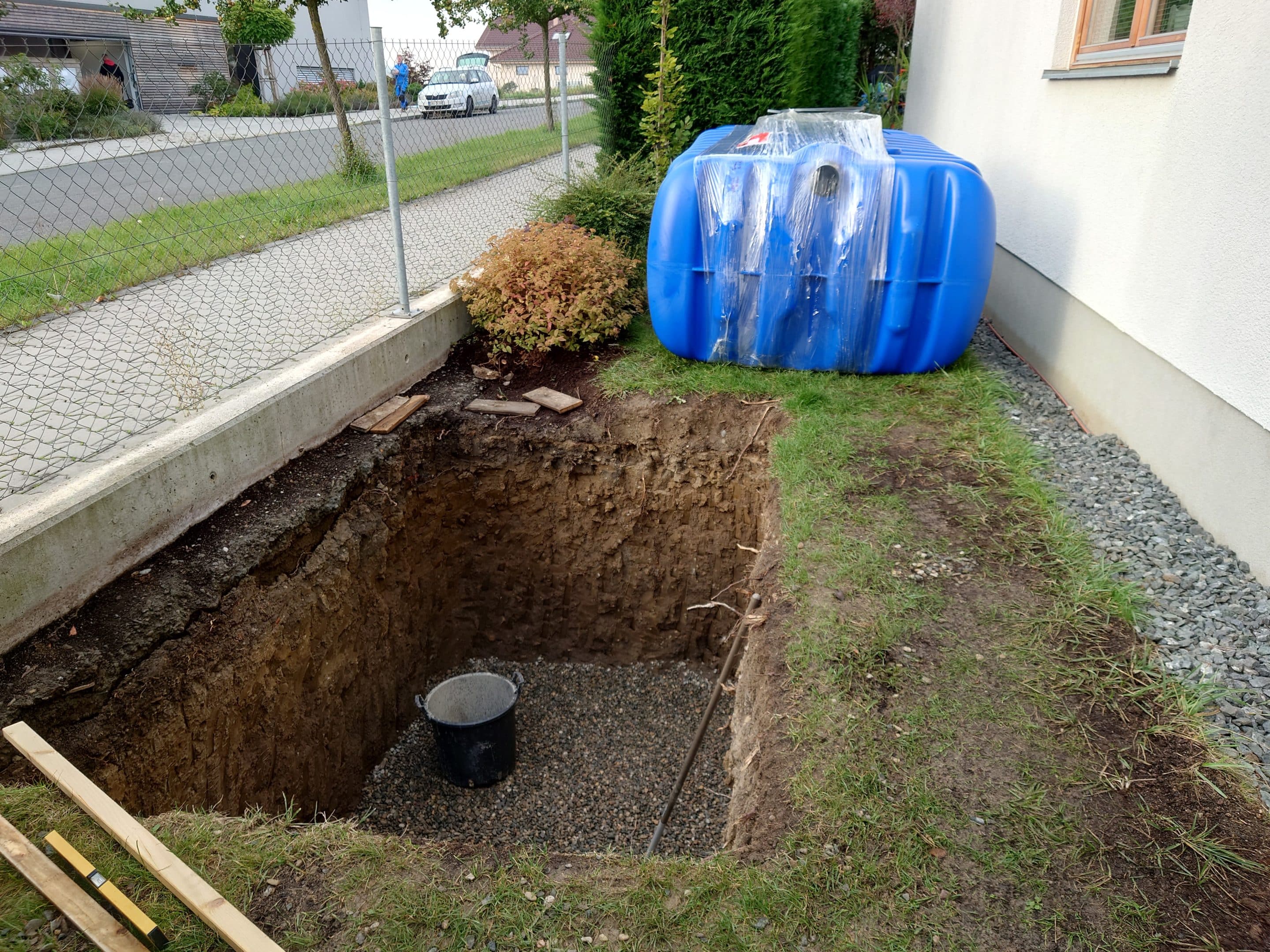

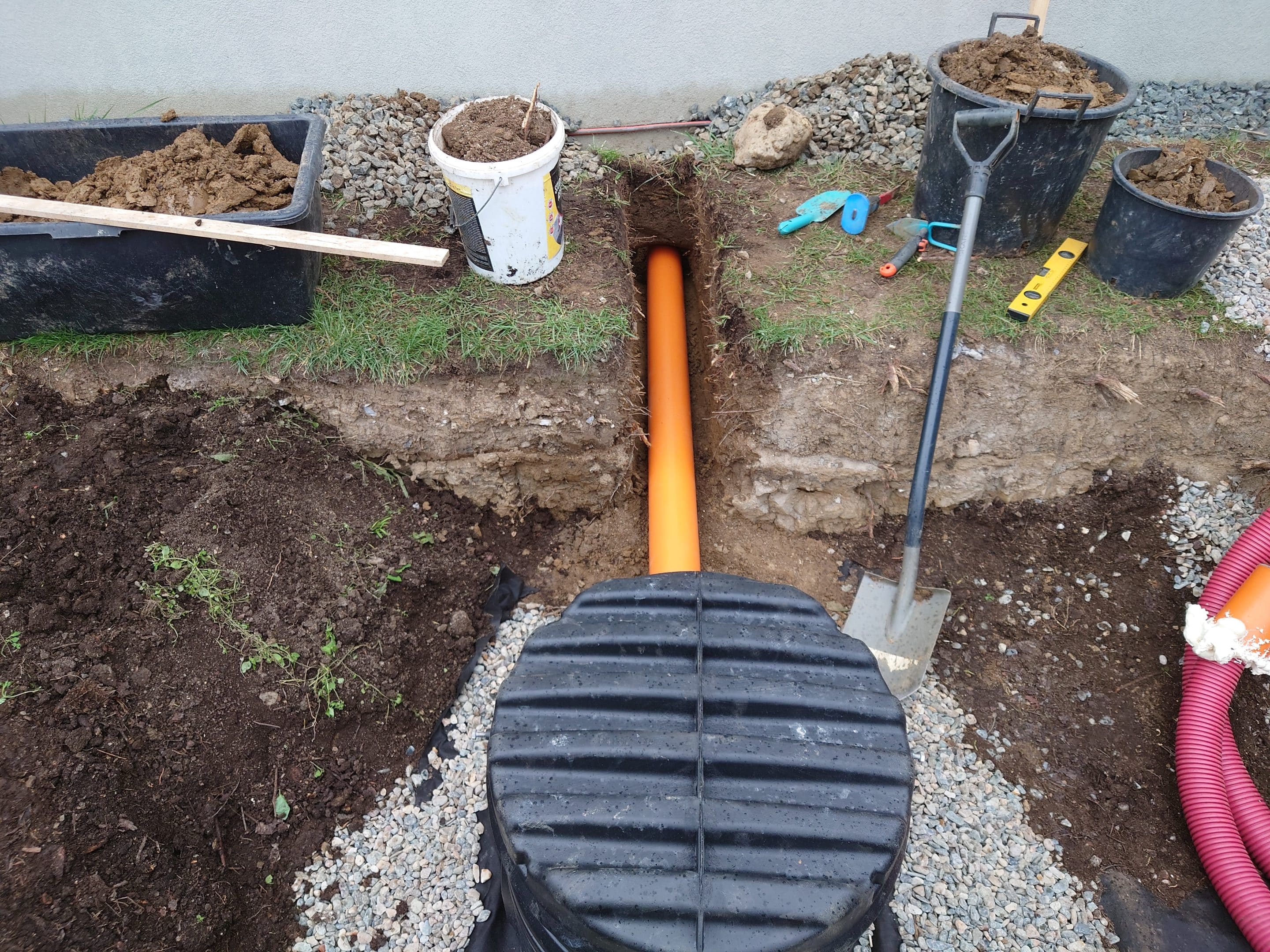

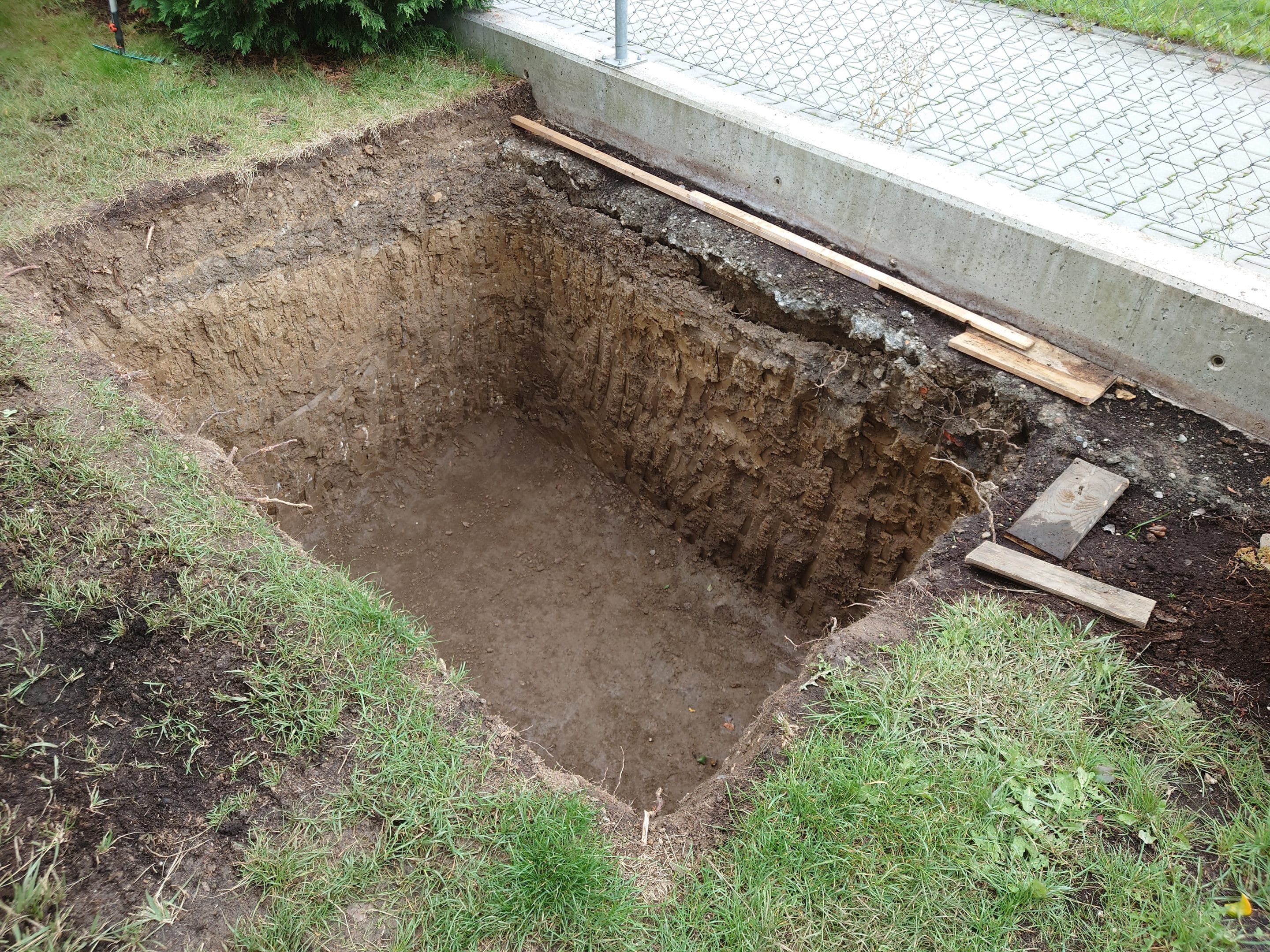

Oslovil nás majitel domu s omezeným prostorem na zahradě, že by potřeboval nádrž na dešťovou vodu pro zálivku okrasných dřevin a trávy. Současně vyslovil přání, že by rád využil dotace Dešťovka.

Po rekognoskaci terénu jsme vybrali nejvhodnější místo a uzpůsobili výběr vhodného typu nádrže. Svými rozměry nejvíce vyhovovala nádrž FLAT 3000 L od tuzemského výrobce Elkoplast.

Vyřídili jsme dotaci ve výši 30 500 Kč (dle objemu nádrže) a náš realizační partner pro Jihočeský kraj zajistil zhotovení záměru.

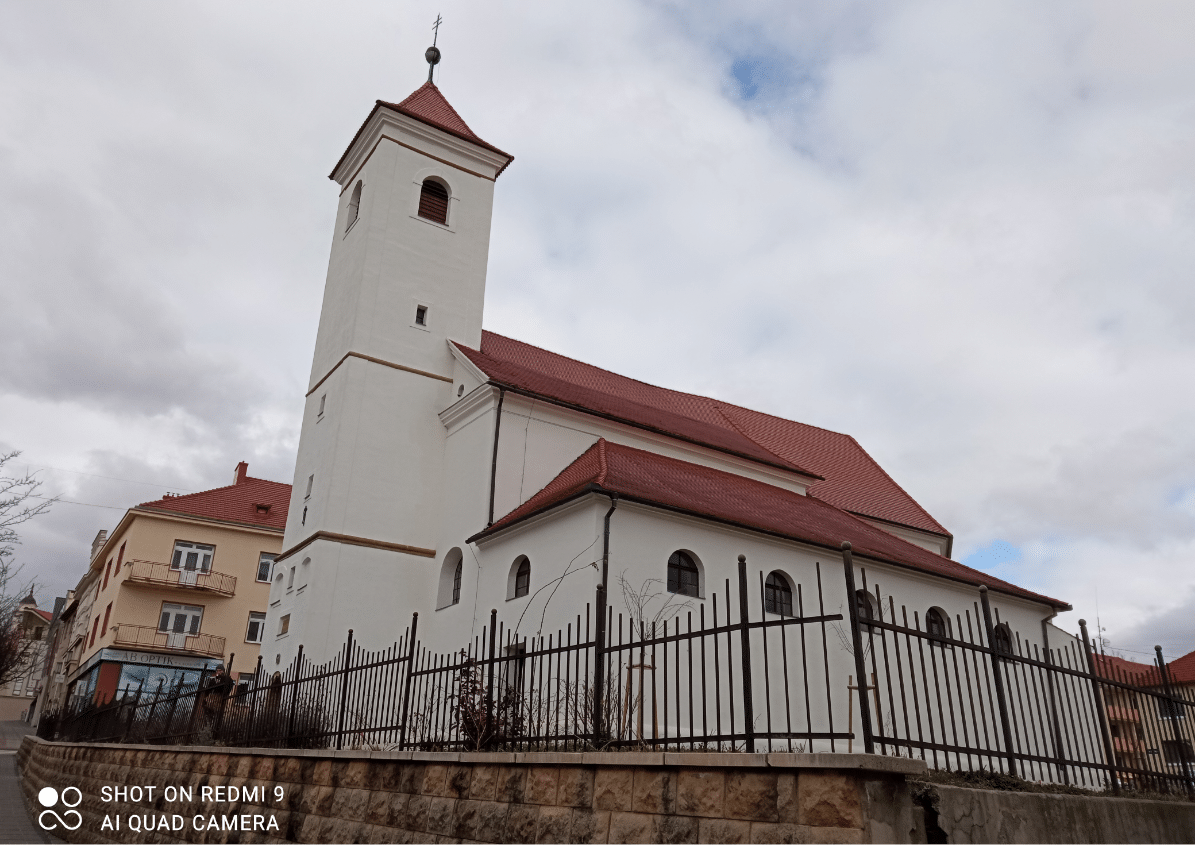

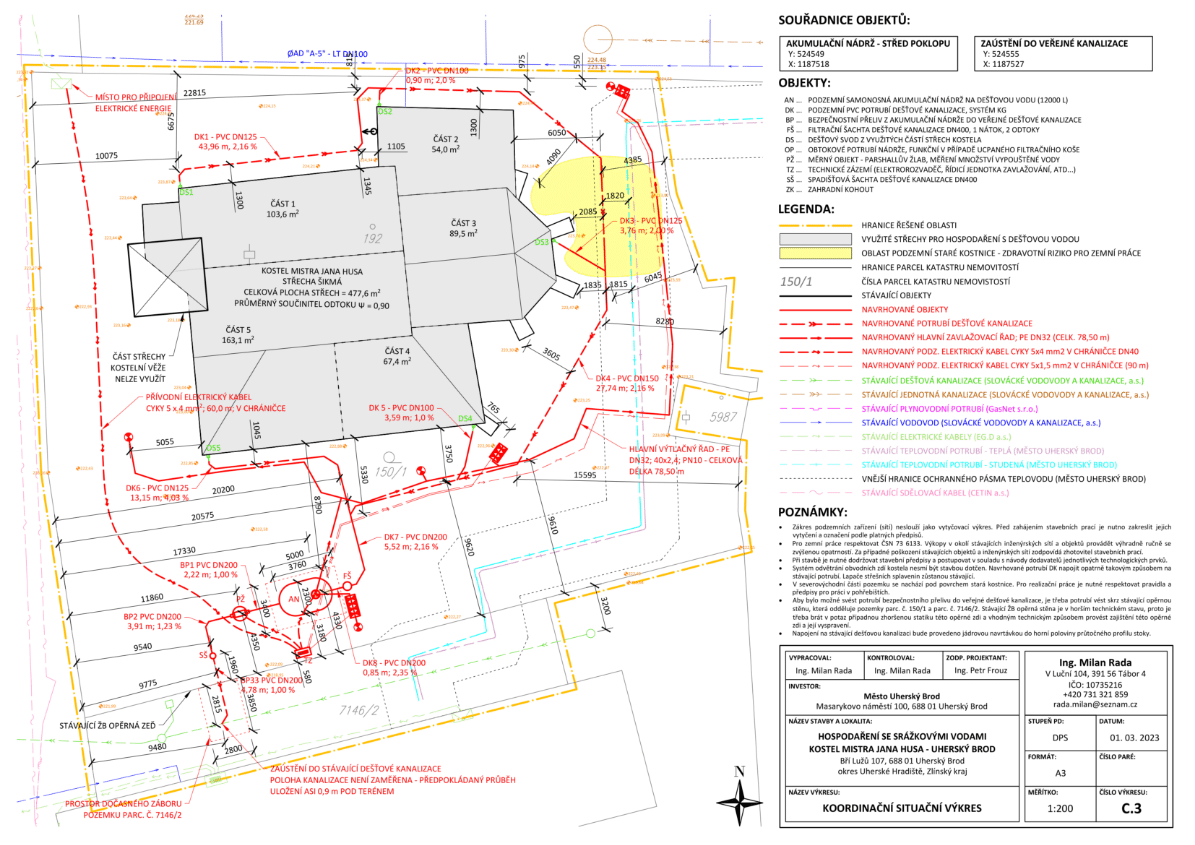

Zpracování dvoustupňové PD pro efektivní hospodaření s dešťovou vodou v areálu významné památky, kterou je Kostel Mistra Jana Husa v Uherském Brodě.

Využití střešního pláště o ploše 478 m² pro svod dešťových vod do podzemní akumulační nádrže na dešťovou vodu. Návrh automatického zavlažovacího systému pro nově navržený park u kostela.

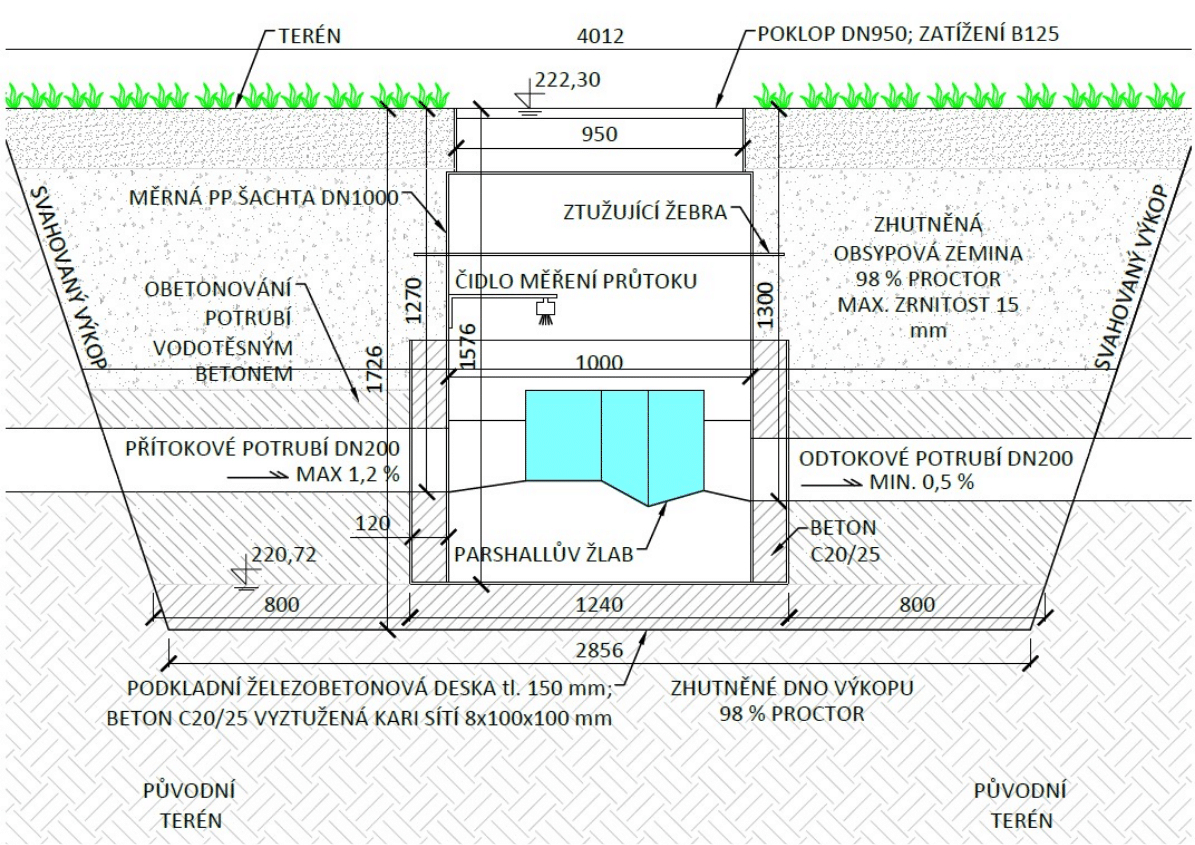

Vypouštění přebytečných dešťových vod přes Parshallův žlab do stávající veřejné jednotné kanalizace. Výkon autorského dozoru.
