Pro menší projekty kanalizačních přípojek, čistíren odpadních vod a septiků se v dnešní době používá především systém KG trubek a tvarovek. Jedná se o velmi jednoduchý a efektivní způsob pokládky kanalizačního potrubí, který zvládne každý stavebník svépomocí. Nicméně, správné zhotovení kanalizačního potrubí docílíme pouze tehdy, když budeme ctít základní pravidla, o kterých se rozepíšeme v tomto článku.
Co je to KG systém
KG PVC trubky a tvarovky se používají pro vytvoření kanalizačního potrubí v zemi mimo dům. Tyto trubky jsou vysoce odolné vůči chemickému i fyzickému poškození. Spojování je velmi jednoduché, probíhá pomocí hrdla s pryžovým těsněním a trubkové části, která se zasune do hrdla. Díky pryžovému těsnění na vnitřní straně hrdla dochází k vytvoření vodotěsného a plynotěsného spoje.
Hlavní výhody a nevýhody KG systému:
Výhody:
- Jednoduché spojování a pokládka.
- Velká nabídka tvarovek (kolena, odbočky, redukce apod.).
- Chemická odolnost.
- Hydraulické vlastnosti.
- Nízká hmotnost.
Nevýhody:
- Citlivost na vysoké teploty.
- Degradace slunečním zářením.
Spojování
Jak bylo již zmíněno výše, ke spojování KG trubek a tvarovek se používá hrdlo s těsněním a trubková část. Ke spojování není potřeba žádné svařování nebo lepení, trubková část se vkládá do hrdla, které je na vnitřní straně opatřeno těsněním.

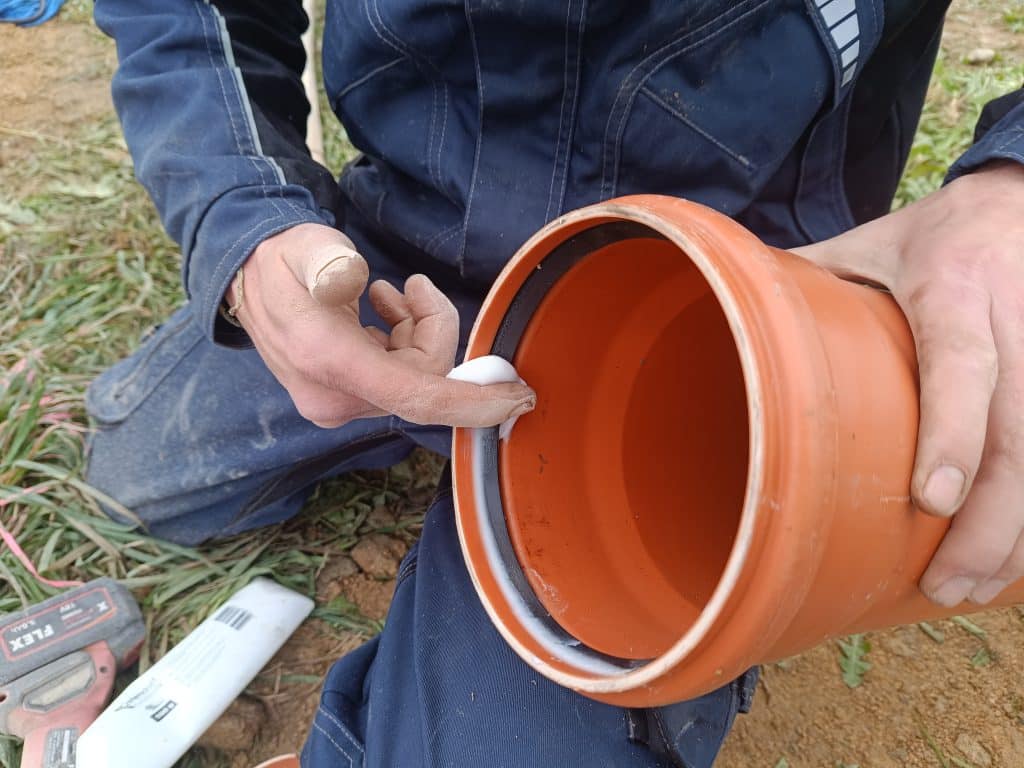

Ke spojování jednotlivých prvků se používá montážní mazivo, které snižuje tření mezi spojovanými prvky během napojování. Čím je větší průměr potrubí, tím větší sílu je třeba použít pro důkladné spojení.
Vlastnosti správně provedeného spoje:
- Vodotěsnost a plynotěsnost – do výšky min. 5 m vodního sloupce.
- Spolehlivé těsnění až do deformace potrubí 20 %.
- Dlouhá životnost (údajně přes 100 let).
Trubky se musí spojovat tzv. „po vodě“, aby voda protékala směrem od hrdla k trubkové části.

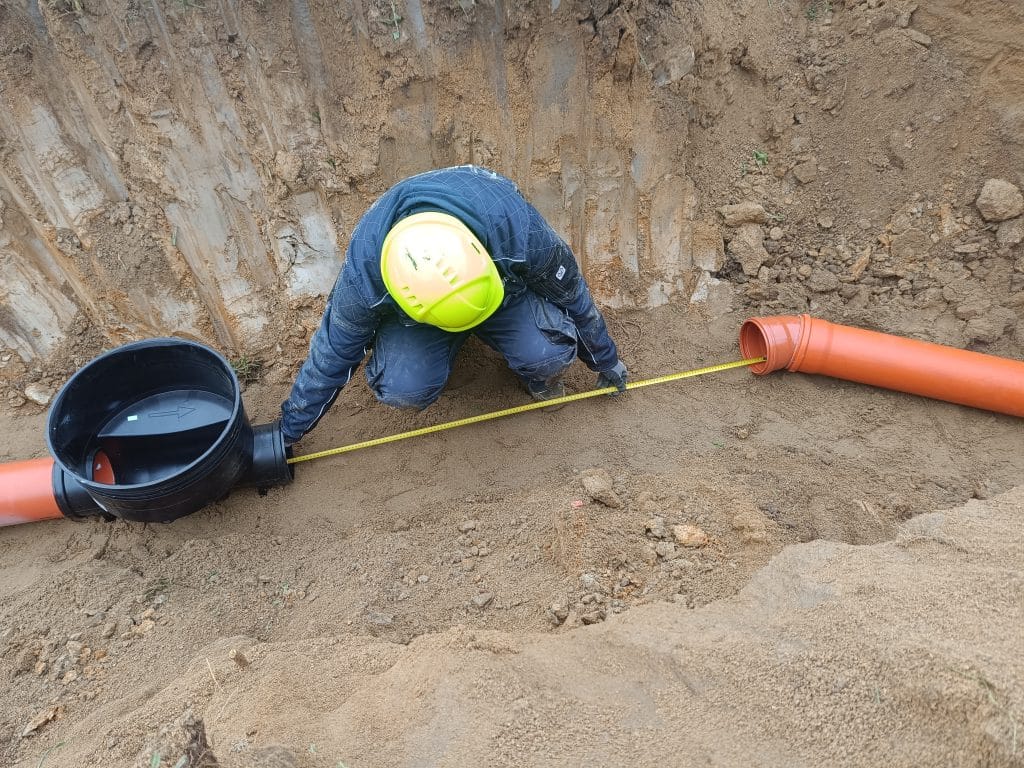

Pokládka
Vlastní pokládka probíhá v několika důležitých krocích. Správně vytvořené lože následně umožní potrubí lehce v zemi pružit a mnohem lépe tak odolávat tlaku a případnému opotřebení.
1) Podsyp potrubí

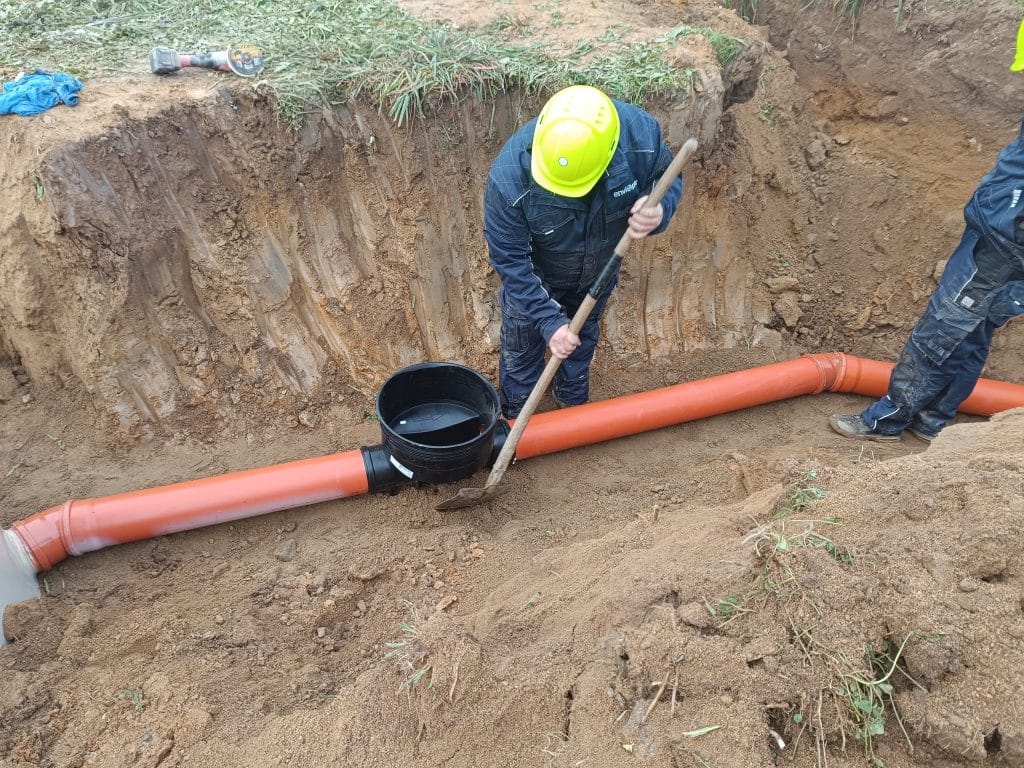

Na urovnané a pevné dno výkopové rýhy je potřeba připravit podsypovou vrstvu, na kterou bude kanalizační potrubí ukládáno. Výška podsypu by měla být minimálně 50 mm.
Podsyp se zhotovuje z písku nebo štěrkopísku, s velikostí zrn max. 22 mm. Materiál by neměl obsahovat větší kameny a ostrohranné úlomky, které by mohly působit na stěnu trubky větší silou a potenciálně způsobit její poškození.
Podsyp by měl být lehce zhutněn, aby nedocházelo k jeho sedání.
2) Obsyp potrubí
Pro obsyp se používá stejný materiál jako pro podsyp, s tím rozdílem, že při obsypu už obsypáváme uložené potrubí ve výkopu. Ukládání obsypového materiálu provádíme se zvýšenou opatrností, abychom neporušili uložené trubky a tvarovky.
Obsyp se dělí na boční a krycí:
- Boční obsyp = je vrstva obsypu ve výškové úrovni kanalizačního potrubí.
- Krycí obsyp = představuje vrstvu obsypového materiálu bezprostředně nad úrovní trubky.
3) Zásyp výkopu
Nad úrovní trubky se umístí tzv. „zásyp“. Vrstva zásypu by měla být minimálně 30 cm vysoká a neměla by se hutnit strojně. Od úrovně 30 cm nad horní hranou potrubí lze pak provést druhou vrstvu krytí, ke které lze využít původní zeminu z výkopu. Zemina by neměla obsahovat kameny o velikosti nad 150 mm. Větší kameny by opět mohly vyvíjet tlak na určité části potrubí, čímž by mohla klesnout jeho životnost.
4) Hutnění
Při pokládce potrubí je zapotřebí zeminu průběžně hutnit, abychom předešlí budoucím problémům s únosností potrubí, jeho pohybem nebo propadání povrchu.
Pracujeme se dvěma základními způsoby hutnění:
Ruční hutnění:
Tento způsob hutnění se provádí ušlapáním zeminy, provádí se po vrstvách 15 cm. Tento způsob se využívá především v dolních partiích, kdy se hutní například boční obsyp okolo trubky nebo krycí obsyp těsně nad potrubím.
Strojní hutnění:
Pro strojní hutnění se používá nejčastěji vibrační pěch (lidově tzv. „žába“). Žába je vhodná pro hutnění ve stísněných podmínkách, jako například ve výkopové rýze. Díky svým kompaktním rozměrům a dobré manipulovatelnosti lze každý kousek důkladně zhutnit. Hutnění žábou provádíme po vrstvách cca 30 cm. Strojně nesmíme hutnit zásyp 30 cm nad potrubím, aby nedošlo k poškození potrubí.
Jaký zvolit průměr potrubí
Nejmenším klasickým rozměrem oranžových KG trubek je vnější průměr DN 110, který se nejčastěji používá například pro jednotlivé toalety, u dešťové kanalizace pro jednotlivé dešťové svody. Pro společné svody několika větví je vhodnější sáhnout po průměru DN 125. Pro páteřní potrubí pak doporučujeme vždy používat průměr DN 150. Pokud máme společné úseky kanalizace pro více objektů, měl by být použitý průměr DN 200.
Podélný sklon potrubí
Pro kanalizační potrubí stanovuje norma minimální požadovaný podélný sklon potrubí 1-2 %, ideální je však sklon 3-4 %. Při udržování doporučeného podélného sklonu proudí dešťová i odpadní voda volně a odplavuje spolehlivě všechny mechanické nečistoty (splašky, listí, toaletní papíry apod.).
Celková hloubka uložení potrubí

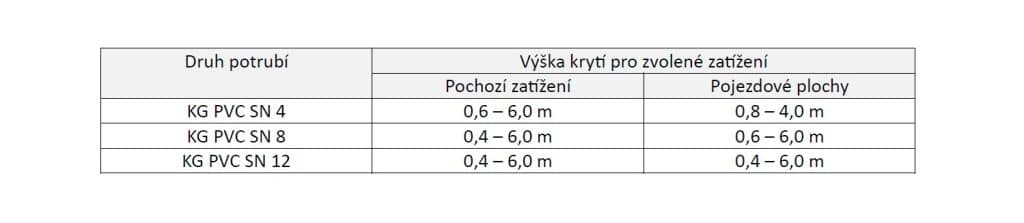

Hloubka uložení potrubí je závislá na kruhové tuhosti potrubí, předpokládaného zatížení potrubí a výšky krytí. Dle tabulky níže můžeme správně zvolit třídu tuhosti potrubí, která se označuje přídomkem SN+číslo.
